- SORU 1 -

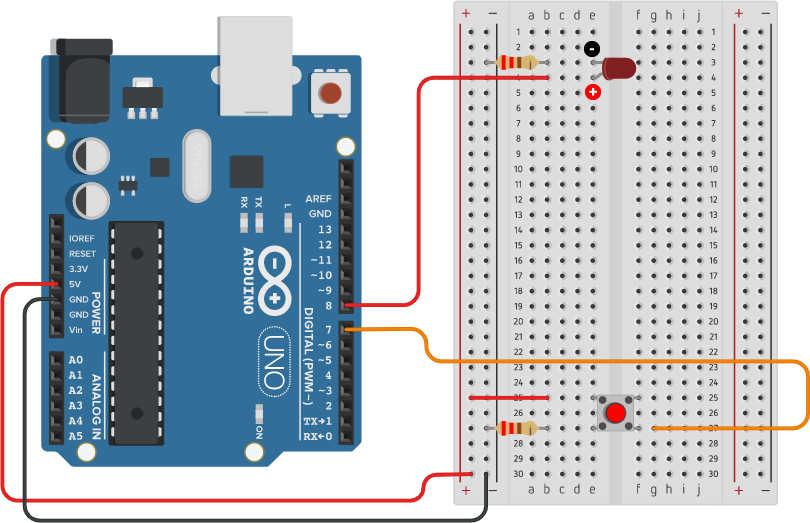

Devrede butona basıldığında 7. pine hangi değer gider?

---

A DÜŞÜK

B YÜKSEK

C 1

D 0

- SORU 2 -

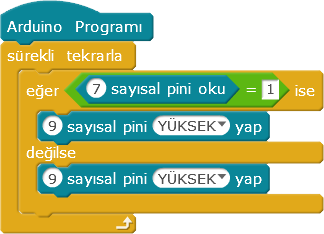

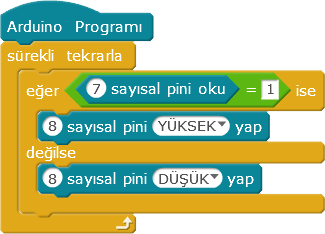

Devredeki butona basıldığında LED'in yanmasını sağlayan kod bloğu hangisidir?

---

A

B

C

D

- SORU 3 -

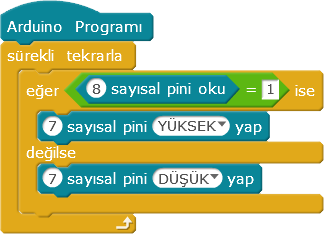

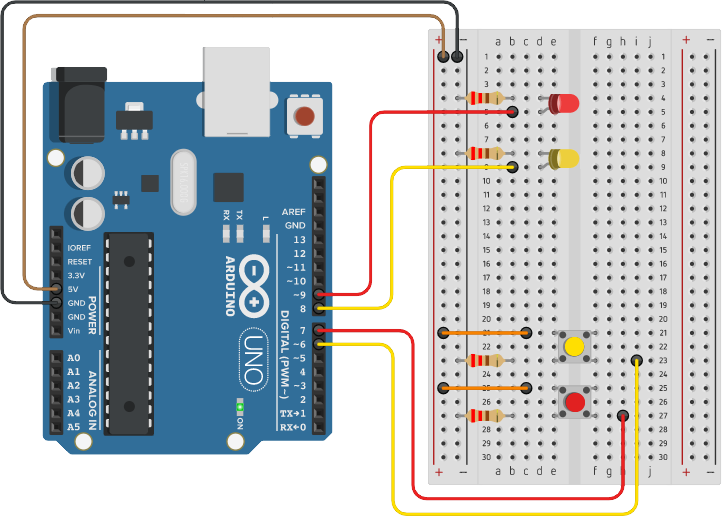

Devredeki sarı butona basıldığında sarı LEDin yanmasını sağlayan kod yapısı hangidir?

---

A

B

C

D

- SORU 4 -

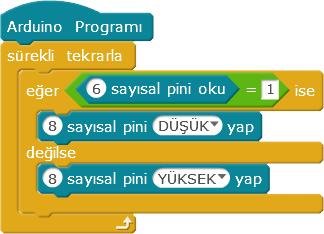

Devredeki kırmızı butona basıldığında kırmızı LEDin yanmasını sağlayan kod yapısı hangidir?

---

A

B

C

D

- SORU 5 -

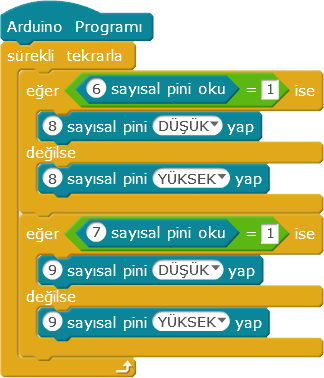

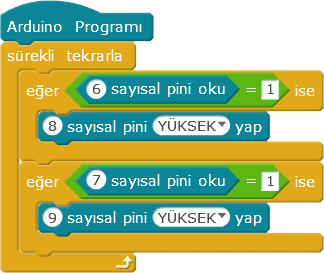

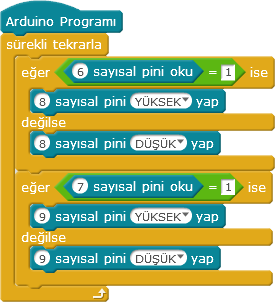

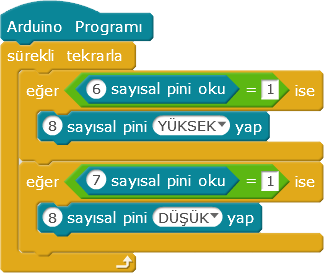

Devredeki kırmızı butona basıldığında kırmızı LEDin yanmasını, sarı butona basıldığında ise sarı LEDin yanmasını sağlayan kod yapısı hangidir?

---

A

B

C

D

- SORU 6 -

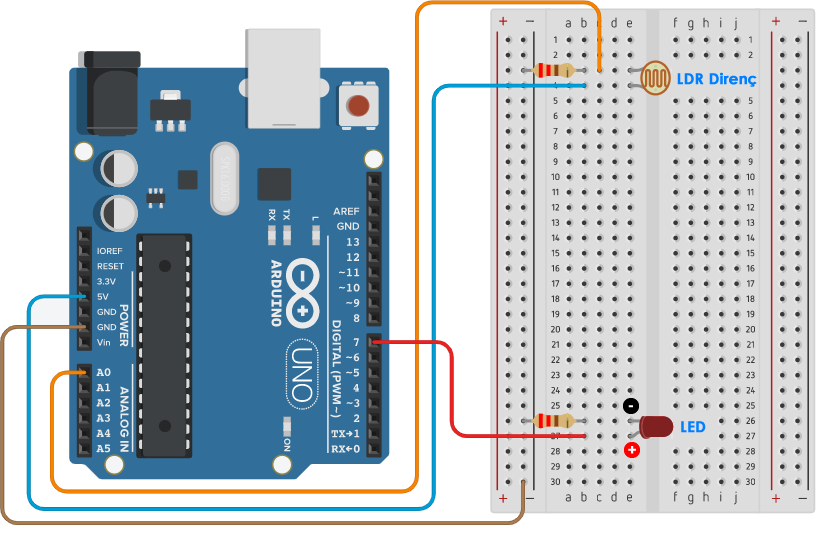

Devredeki LDR direncinden A0 pinine hangi değerler ulaşır?

---

A 0 - 1023 Arasında Değerler

B 0 veya 1 Değeri

C 0 - 255 Arasında Değerler

D YÜKSEK veya DÜŞÜK Değeri

- SORU 7 -

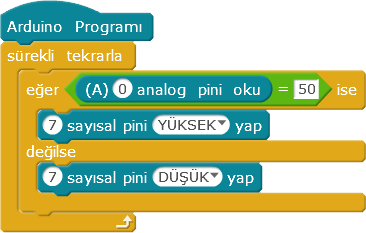

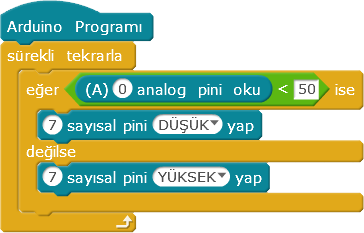

Devreye göre Eğer LDR Direnci 50 değerinden küçük ise LEDin yanması sağlayan kod hangisidir?

---

A

B

C

D

- SORU 8 -

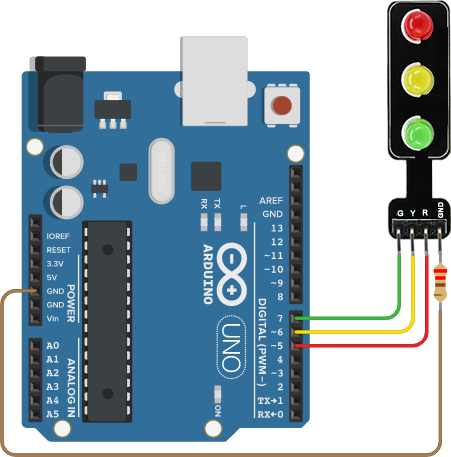

Devredeki trafik ışığının "yalnızca KIRMIZI LEDİN yanmasını" sağlayan mblock kodu hangisidir?

---

A

B

C

D

- SORU 9 -

Devredeki trafik ışığının "yalnızca YEŞİL LEDİN 3 defa 1 saniye arayla yanıp sönmesini" sağlayan mblock kodu hangisidir?

---

A

B

C

D

- SORU 10 -

• Kırmızı Ledi Yak
• 10 Saniye Bekle
• Kırmızı Ledi Söndür
• Sarı Ledi Yak
• 1 Saniye Bekle
• Sarı Ledi Söndür
• Yeşil Ledi Yak
• 10 Saniye Bekle
• Yeşil Ledi Söndür
Yukarıdaki algoritmayı sağlayan mblock kod yapısı aşağıdakilerden hangisidir?

---

A

B

C

D
