M. 7 Segmentli Rakam Görüntüleyici

Elektronik devrelerde kullanılan LED tabanlı bir sayısal gösterge elemanıdır. İçerisinde bulunan 7 adet LED ile aydınlatılan 7 ayrı bölmeden oluşan bir devre elemanıdır. Elemanın yapısında bulunan 7 LED'in her biri bir segment olarak adlandırılır.
Ayrıca 7 Segment Display'in yapısında ek olarak 1 LED daha bulunmaktadır. Bu LED sayısal göstergelerde küsuratlı sayıların ondalık noktalarının gösterilmesi için kullanılır.

7 Segmentli Rakam Görüntüleyici Nedir?

7 bölümlü rakam görüntüleyicinin arka yüzünde üst kısımda 5 adet, alt kısımda da 5 adet olmak üzere toplam 10 adet pin bulunmaktadır. Bu 10 pin içinde 2 adet Katot(-) veya Anot(+) pini bulunmaktadır. Ortak Katot(-)lu devre elamanında kalan 8 adet pinin herhangi birine akım verildiğinde o pine ait olan segment yanmaktadır.

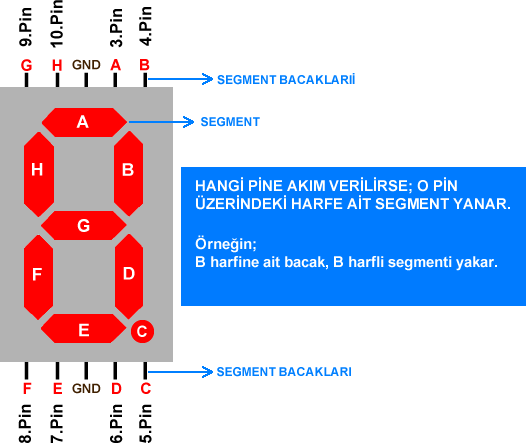

Aşağıdaki görselde hangi pinin hangi segmente ait olduğunu yani hangi pine akım verildiğinde hangi segmentin yanacağı gösterilmiştir.
