AKIŞ ŞEMASI
Akış şeması, algoritma basamaklarının görsel ya da sembollerle gösterilmesidir. Algoritmalar adım adım sözlü ifade edilirken, akış şemalarında görsel ya da semboller kullanılır.
Bir problemin çözümüne yönelik oluşturduğumuz algoritmaları adım adım tanımak ve programlarken hangi işlemleri yapacağımızı anlamak amacıyla akış şemalarından yararlanırız.
Bir sürecin adımlarını görsel ya da sembolik olarak gösterir.

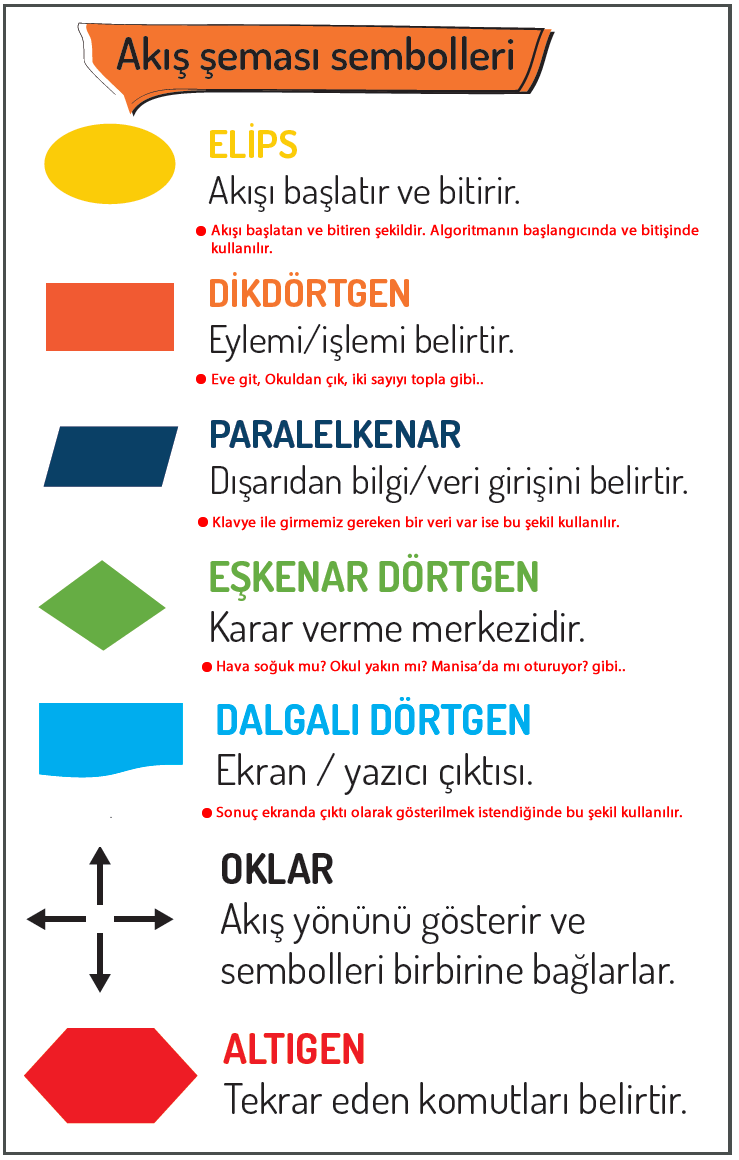

Farklı harketler için farklı semboller kullanılır.
Akış şemaları çeşitli şekillerden oluşur. Bu şekillerin bir çoğu matematik dersinde kullandığımız geometrik şekillere çok benzer.
Akış şemaları ile hatalar rahatlıkla görülüp düzeltilebilir.

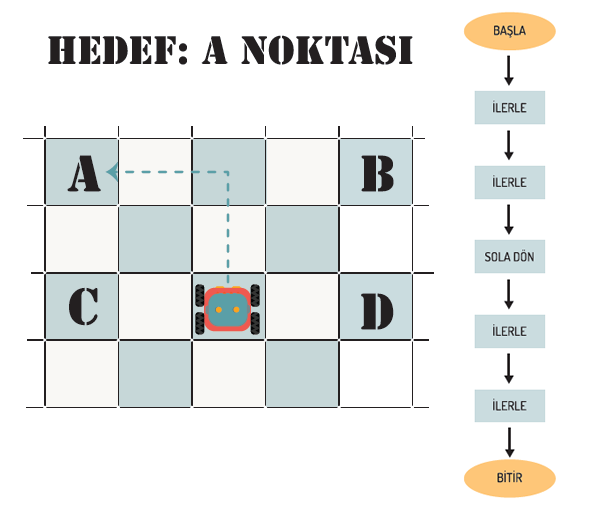

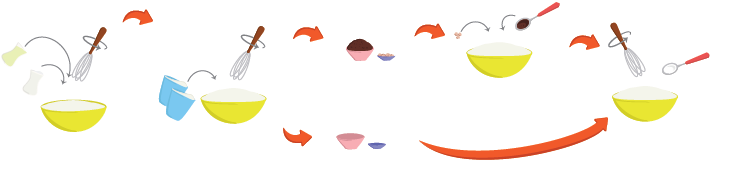

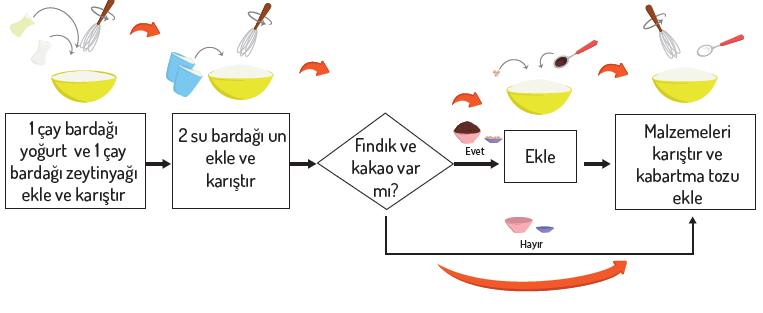

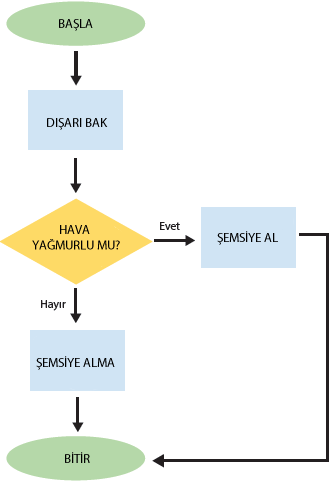

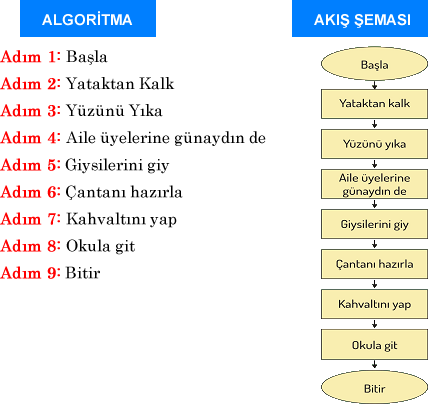

AKIŞ ŞEMASI ÖRNEKLERİ
TORTOP’UN MUHTEŞEM EĞER-YOKSA YAŞAMI
Tortop, Kralın çok sevgili evcil kaplumbağasıydı ve harika bir yaşam sürmekteydi. Günlerini bahçedeki fıskiyeli küçük havuzda geçirirdi. Bazen yüzer bazen de uyurdu. Bir saat boyunca kıpırdamadan bir çakıltaşına bakarak kendini eğlendirebilmesinin haricinde çok da değişik bir özelliği yoktu ancak kral Faralya onu yine de çok severdi. Sarayın görevlileri onunla çok yakından ilgilenirlerdi. Havuzunun temiz olmasına dikkat ederlerdi ancak Tortop yosunların üzerinden kaymayı sevdiğinden dibini biraz yosunlu bırakırlardı.
Tortop, basit birkaç kurala dayalı bir yaşam sürerdi. Aslında beyni ancak bir çakıltaşı büyüklüğünde olduğunda bu kurallar birkaç basit EĞER-YOKSA türü kurallardı. Bu kurallar Tortop’un tüm günlük rutinini oluştururlardı. Örneğin ne zaman yemek yiyeceğine karar vermek için çok basit bir mantık yürütürdü.
EĞER karnı açsa
Yemek ye
YOKSA
Yemek yeme
Bu mantık Tortop için çok iyi çalışıyordu çünkü acıktığı zaman yemek yiyordu ve doğal olarak acıkmadığı zaman da yemek yemiyordu. Bu baya güzel bir sistemdi.
Yaşamının bazı yönleri için EĞER kuralı birkaç farklı davranış biçimini de içerebiliyor. Mesela yüzerken;
EĞER fıskiye açıksa
fıskiyenin altında oyna
YOKSA
büyük kayanın etrafında yüz
Tabii ki Tortop fıskiyeyi kayanın etrafında yüzmekten daha çok seviyordu.
Bazen kararlar biraz daha karışık olabiliyor ve birkaç EĞER- YOKSA kuralını birlikte içerebiliyorlar.

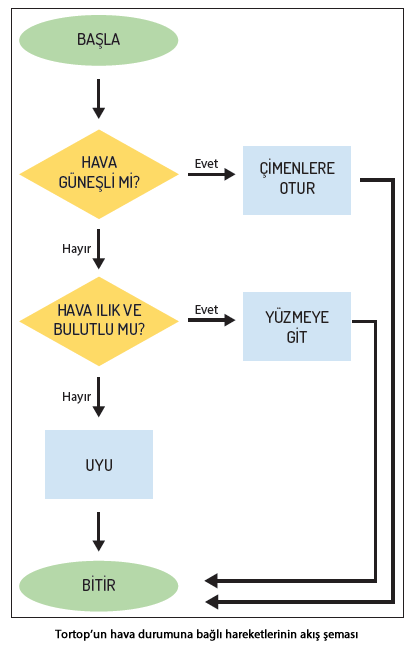

EĞER hava güneşliyse
çimenlerde otur
YOKSA EĞER hava ılık ve bulutlu ise
yüzmeye git
YOKSA
uyu
Tortop’un bakımından sorumlu olan bahçıvan çoğunlukla “Bu kaplumbağanın tüm yaptığı yemek yemek, uyumak ve yüzmek” diye dalga geçerdi, ki bu sözler pek de yanlış sayılmazdı. Tortop’un yaşamını düzenleyen mantık EĞER-YOKSA ifadeleri ile birbirlerine bağlanmış 50 kadar farklı davranıştan oluşmaktaydı.
Günlerden bir gün bir araştırmacı geldi ve bir hafta boyunca Tortop’un davranışlarını inceledi. Tortop’un rutinini oluşturan tüm davranışların mantığını 3-4 parşömen kâğıdına sığdırabildi. Bunun ne demek olduğunu anlayabilecek kadar zeki olsaydı Tortop belki de alınırdı, ama onun yerine çimlerde uzanıp birazcık dinlendi – çünkü hava ılık ve güneşliydi.
Ve bir gün hiç akla gelmeyen bir şey oldu. Bahçıvan Tortop belki biraz sıkılmıştır diye düşündü ve ikinci bir büyük kaya ekledi havuza. Bu büyük kaya Tortop’un EĞER-YOKSA ifadelerine dayalı rutinini altüst etmişti. Tortop’un yeni ortama uyum sağlayabilecek başka bir rutin oluşturabilmesi tam bir haftasını aldı. Sonuçta, eski rutinine bir EĞER-YOKSA ifadesi daha eklemiş oldu.

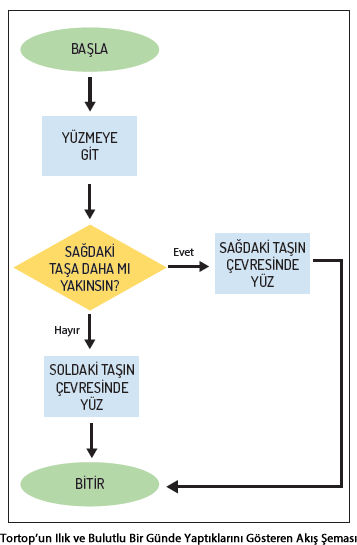

EĞER sağdaki taşa daha yakınsan
Sağdaki taşın çevresinde yüz
YOKSA
soldaki taşın çevresinde yüz
Böylece hayatında düzen yeniden sağlanmış oldu.
Akış Şeması Ödevi 1
Deftere yazdığın ödevi Ödev Yükleme Alanı bağlantısına tıklayarak gönderebilirsin.

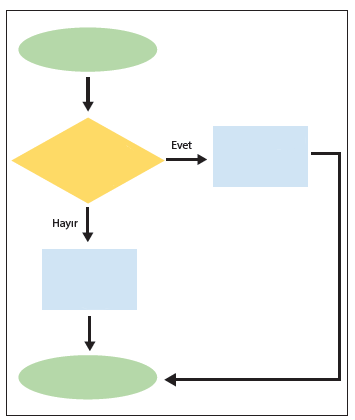

Yukarıda Tortop'un Yaşamı anlatılmıştır. Aşağıdaki boş şemaya Tortop'un karnının aç olup olmadığındaki durumuna göre yaptığı hareketi gösteren şemaya uygun şekilde doldurun.
Yukarıda Tortop'un Yaşamı anlatılmıştır. Aşağıdaki boş şemaya Tortop'un fıskıyenin durumuna göre yaptığı hareketi gösteren şemaya uygun şekilde doldurun.
Akış Şeması Ödevi 2
Siz de günlük hayattan bir örnek verip akış şeması oluşturarak defterinize yazın.
Deftere yazdığın ödevi Ödev Yükleme Alanı bağlantısına tıklayarak gönderebilirsin.
