G. Trafik Işığı
Görseldeki gibi trafik ışığında kırmızı, sarı ve yeşil olmak üzere 3 adet 5mm'lik LED'ler bulunmaktadır.
Normalde her bir LED için bir Katot(-) pini bulunması gerekirken; buradaki 3 LED için de tek bir Katot(-) yani GND pini konulmuştur. Yani bu ortak GND pini 3 LED ile bağlantılıdır. Bu sayede her bir LED için ayrı ayrı GND bağlantısı yapılmasına gerek duymayacağız.
Pinlerin Görevleri:
R : Kırmızı LED'in yanması için gerilim verilmesi gereken pin
Y : Sarı LED'in yanması için gerilim verilmesi gereken pin
G : Yeşil LED'in yanması için gerilim verilmesi gereken pin
GND : Kırmızı, sarı ve yeşil ledlerin yanması için gereken toprak hattını sağlayan pin

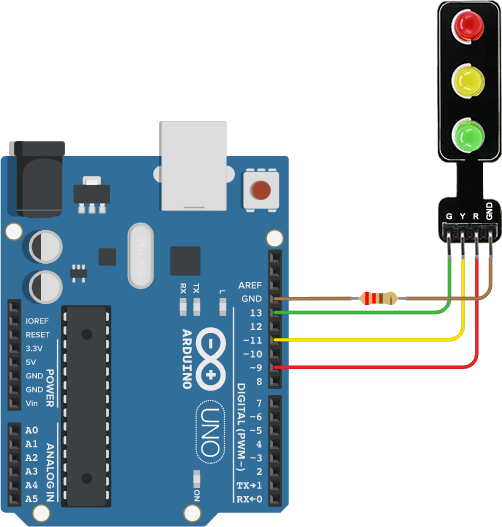

Trafik Işığı ile Arduino Bağlantısı Nasıl Yapılır?
