I. Potansiyometre Nedir?

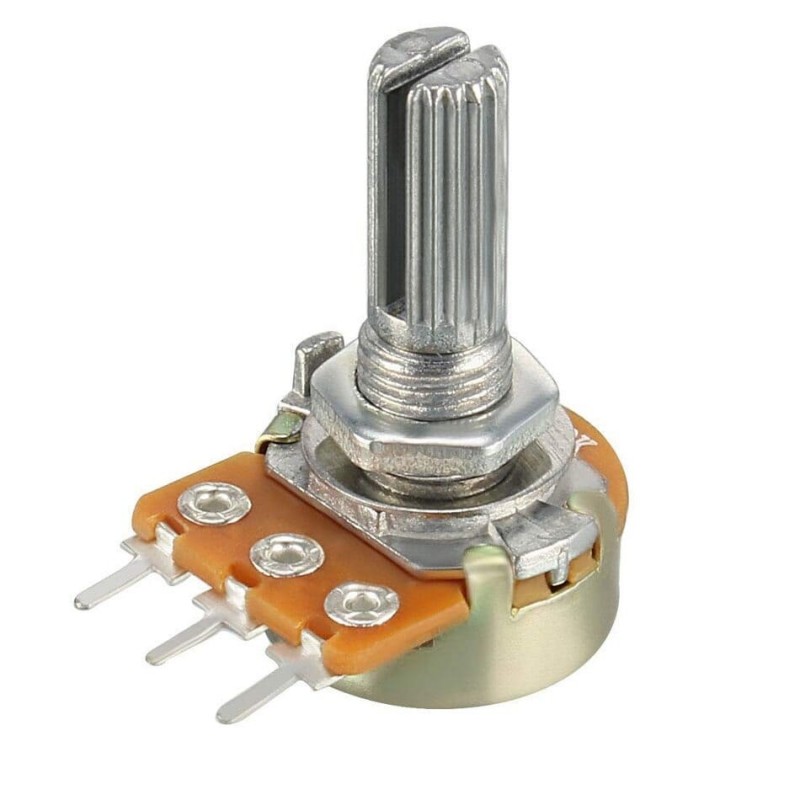

Potansiyometre 3 uçlu ve manual olarak ayarlanabilen değişken bir dirençtir. Potansiyometre en basit anlamı ile bir tür sürgülü dirençtir. Diğer direnç çeşitlerinden farkı direnç değeri değiştirilebilir olmasıdır.

Potansiyometre, 0-1023 arasında değerler üretir. Potansiyometrenin kenarlarındaki iki bacağı (+) ve (-) bağlantıları yapılır. Orta bacağı ise (S) sinyal bacağıdır. İbreyi çevirdikçe sinyal bacağına farklı değerler gelir. İbre (-) bacağa yaklaştıkça değer düşerken; (+) bacağa yaklaştıkça değer yükselir.

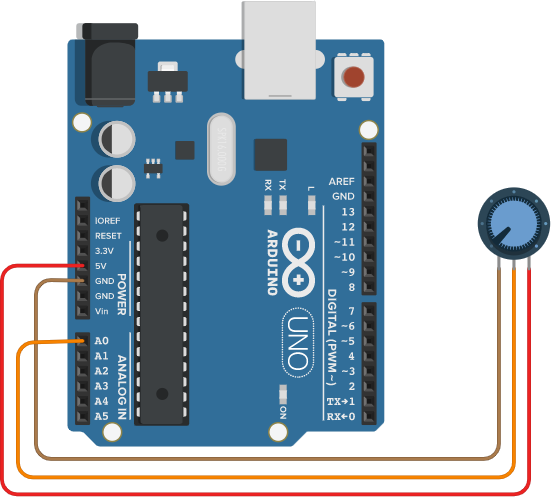

Potansiyometre ile Arduino Bağlantısı Nasıl Yapılır?

Potansiyometre ile Örnek Proje

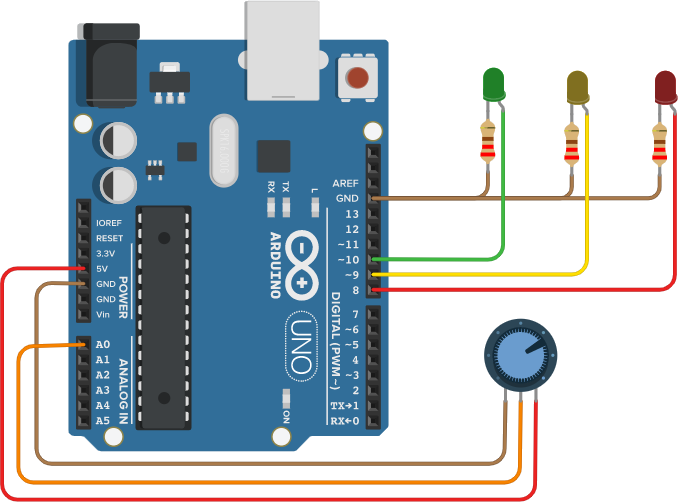

Potansiyometrenin orta pinini, analog giriş pinlerinden birine bağladığımızda 0-1023 değerleri arasında analog değerler gönderecektir. Görseldeki gibi pontasiyometre üzerinden aldığı değerler üzerinden 3 adet LED'i sırasıyla yakabiliriz. Potansiyometre 0-340 aralığında Yeşil LED, 340-680 aralığında Sarı LED, 680-1023 aralığında ise Kırmızı LED'i yakabiliriz.
