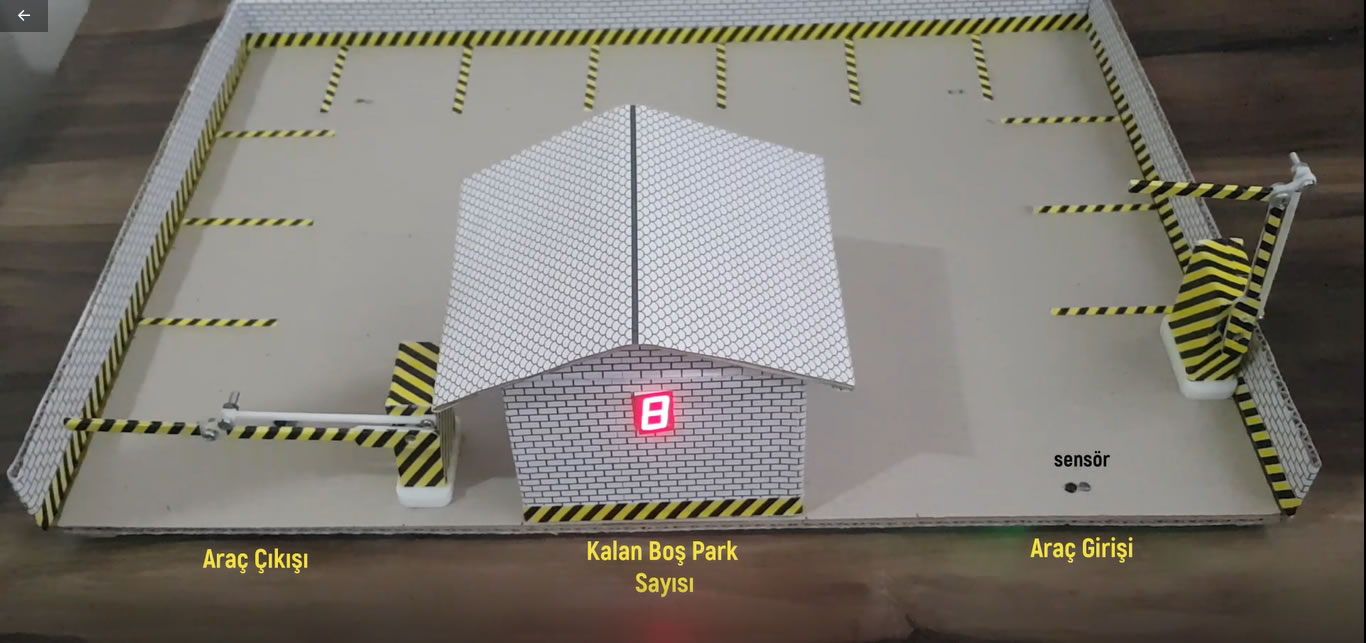

GEREKLİ ELEMANLAR |
|
---|---|---|
1 | 1 Adet | Arduino UNO |
2 | 2 Adet | IR Alıcı-Verici Modül |
3 | 2 Adet | Bariyer/Servo Motor |
4 | 22 Adet | Jumper Kablo |
5 | 2 Adet | 220 Ohm Direnç |

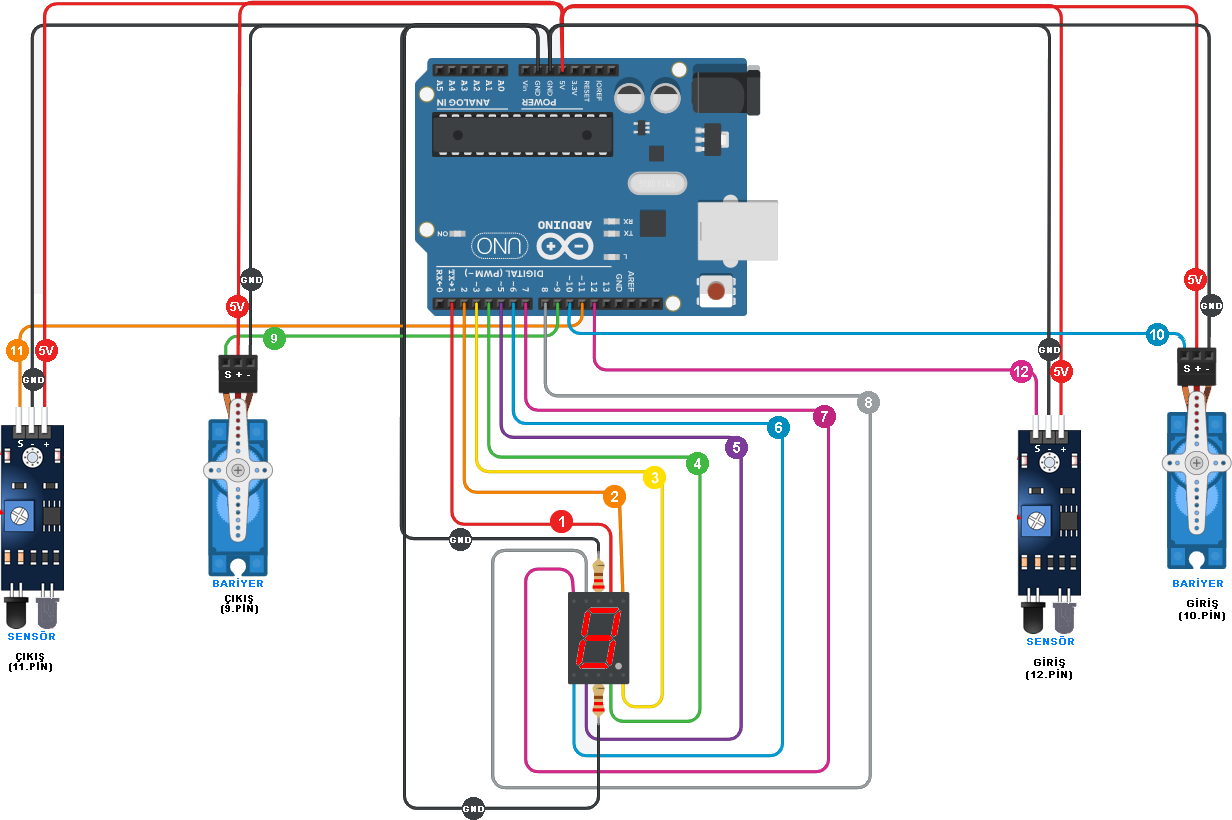

Devre Şeması
Yukarıda hazırlanan devre şemasına göre aşağıda devre kurulum aşamaları anlatılmıştır.
1. AŞAMA :
Giriş IR Alıcı-Verici Modülündeki;
S pini, Arduino'da 12. pine;
GND pini, Arduino'da GND pinine;
VCC pini, Arduino'da 5V pinine bağlanır.
Çıkış IR Alıcı-Verici Modülündeki;
S pini, Arduino'da 11. pine;
GND pini, Arduino'da GND pinine;
VCC pini, Arduino'da 5V pinine bağlanır.
2. AŞAMA :
Giriş Servo Motorunun;
S bacağı, Arduino'da Dijital 10. pine;
(+ )bacağı, Arduino'da 5V pinine;
(-) bacağı, Arduino'da GND pinine;
Çıkış Servo Motorunun;
S bacağı, Arduino'da Dijital 9. pine;
(+ )bacağı, Arduino'da 5V pinine;
(-) bacağı, Arduino'da GND pinine;
3. AŞAMA : 7 Segment Rakam Görüntüleyici de şekildeki gibi pinlere bağlanır. Pin bağlantı sıraları önemlidir.
1 “Düzenle” menüsünden "Arduino Kipi" seçilir.
Bu işlem çalışma ortamımızı daha kullanışlı hale getirir. Sadece Arduino Kartı ile ilgili menüler aktif kalır.
2 “Kartlar” menüsünden "Arduino Uno" seçilir.
Bu işlem Mblock programının hangi kart seçildiyse o kart ile ilgili kodları görüntülemesini sağlar
3 "Bağlan" menüsünden "Seri Port" yolu izlenelerek Port(COM) seçimi yapılır. Ancak:
Bu işlem Mblock programı ile Arduino kartımız arasındaki veri akışını sağlayabilmek için gerekli bağlantıyı yapmamızı sağlar.
MBlock Platformunda hazırlanan kodlama

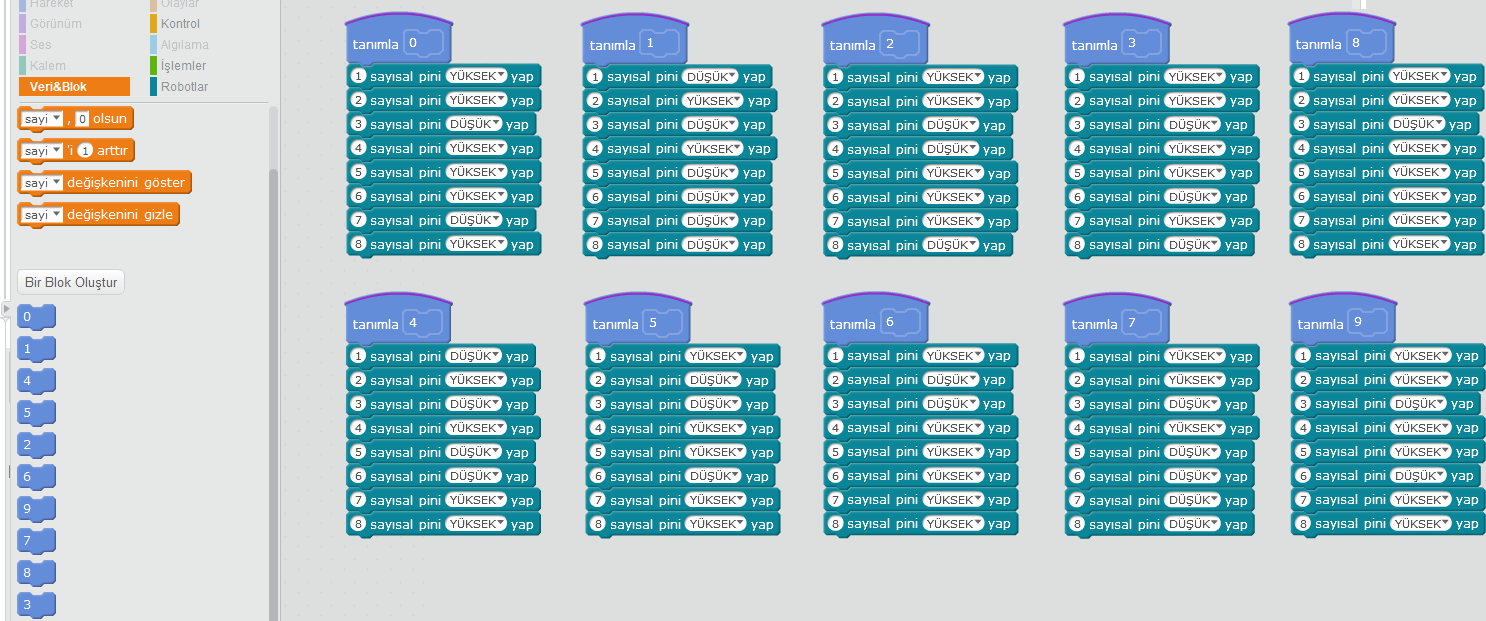

1.ADIM: Veri&Blok menüsünden Bir Blok Oluştur butonu seçilerek 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 adlarıyla bloklar oluşturulur. Oluşturulan bloklar şekildeki gibi tanımlanır. Yine aynı menüden Bir Değişken Oluştur butonu seçilerek sayi adında bir değişken oluşturulur.

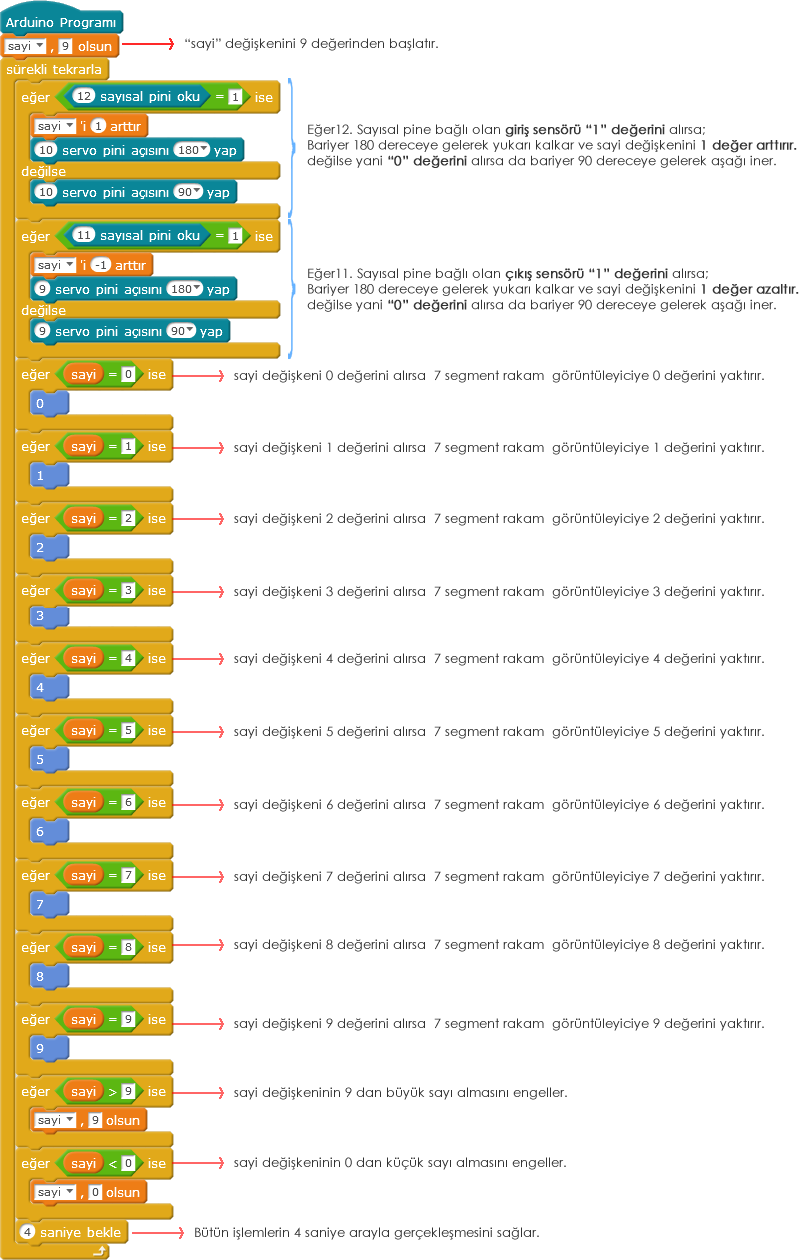

2.ADIM:

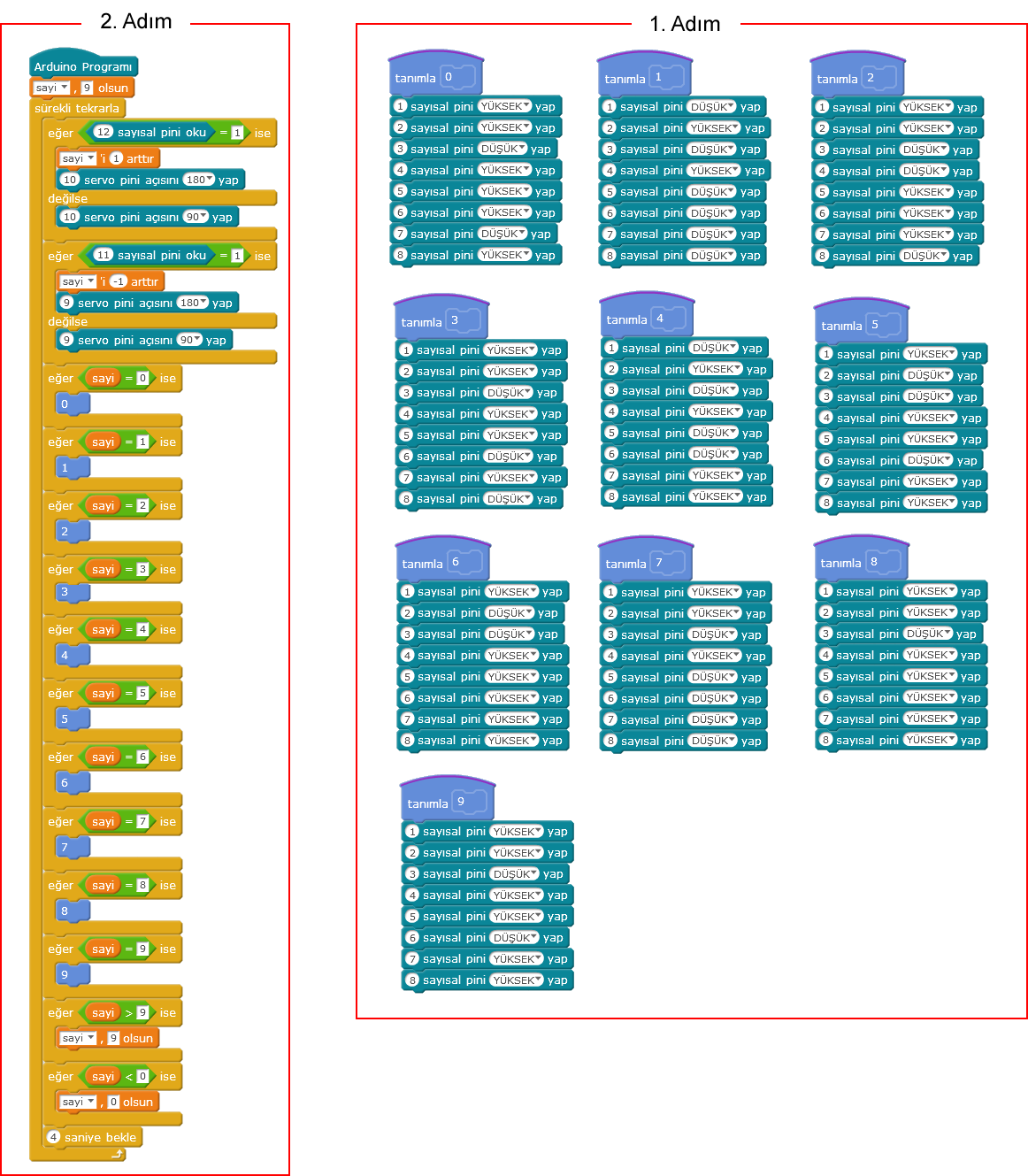

Kodların Tamamı :
