Otomatik Sulanan Çiçek Uygulaması
| # |
GEREKLİ ELEMANLAR |
|
|---|---|---|
| 1 | 1 Adet | Arduino UNO |
| 2 | 1 Adet | Toprak Nem Sensörü |
| 3 | 1 Adet | Röle |
| 4 | 9 Adet | Jumper Kablo |
| 5 | 2 Adet | 9V Pil |
A. DEVRE KURULUMU

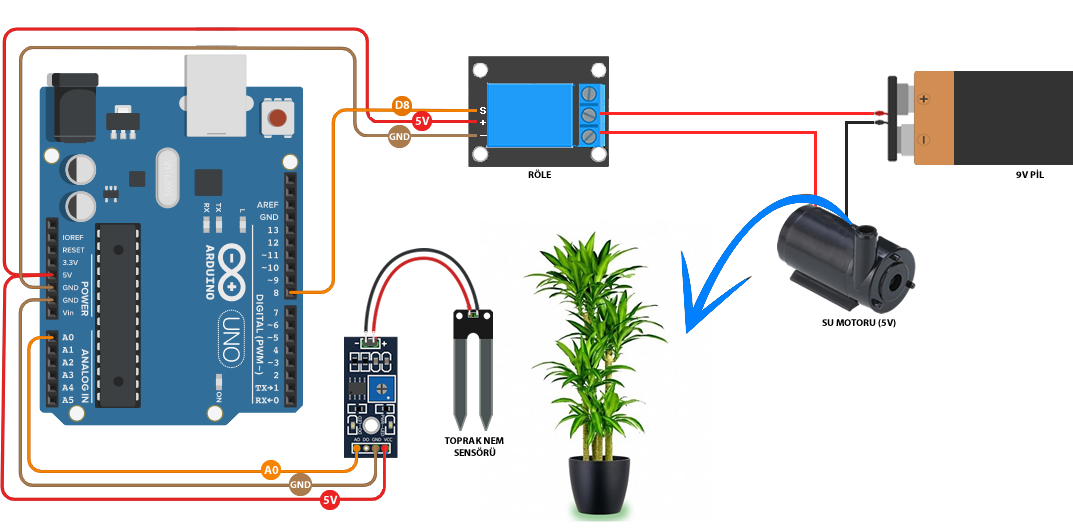

Devre Şeması
Yukarıda hazırlanan devre şemasına göre aşağıda devre kurulum aşamaları anlatılmıştır.
1. AŞAMA : Toprak Nem Sensöründeki;
A0 pini, Arduino'da A0 pinine;
GND pini, Arduino'da GND pinine;
VCC pini, Arduino'da 5V pinine bağlanır.
2. AŞAMA : Röle'nin;
S bacağı, Arduino'da Dijital 8. pine;
(+ )bacağı, Arduino'da 5V pinine;
(-) bacağı, Arduino'da GND pinine;
NC pini, 9V pilin (+) ucuna;
ON pini, su motorunun (+) ucuna bağlanır.
3. AŞAMA : 9V pilin (-) ucu, su motorunun (-) ucuna bağlanır.
B. Kodlama
1 “Düzenle” menüsünden "Arduino Kipi" seçilir.
Bu işlem çalışma ortamımızı daha kullanışlı hale getirir. Sadece Arduino Kartı ile ilgili menüler aktif kalır.
2 “Kartlar” menüsünden "Arduino Uno" seçilir.
Bu işlem Mblock programının hangi kart seçildiyse o kart ile ilgili kodları görüntülemesini sağlar
3 "Bağlan" menüsünden "Seri Port" yolu izlenelerek Port(COM) seçimi yapılır. Ancak:
Bu işlem Mblock programı ile Arduino kartımız arasındaki veri akışını sağlayabilmek için gerekli bağlantıyı yapmamızı sağlar.
Yukarıdaki işlemleri yaptıktan sonra artık kodlama yapmaya başlayabiliriz.

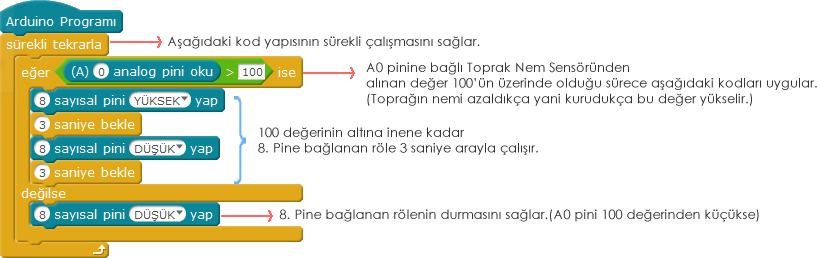

MBlock Platformunda hazırlanan kodlama

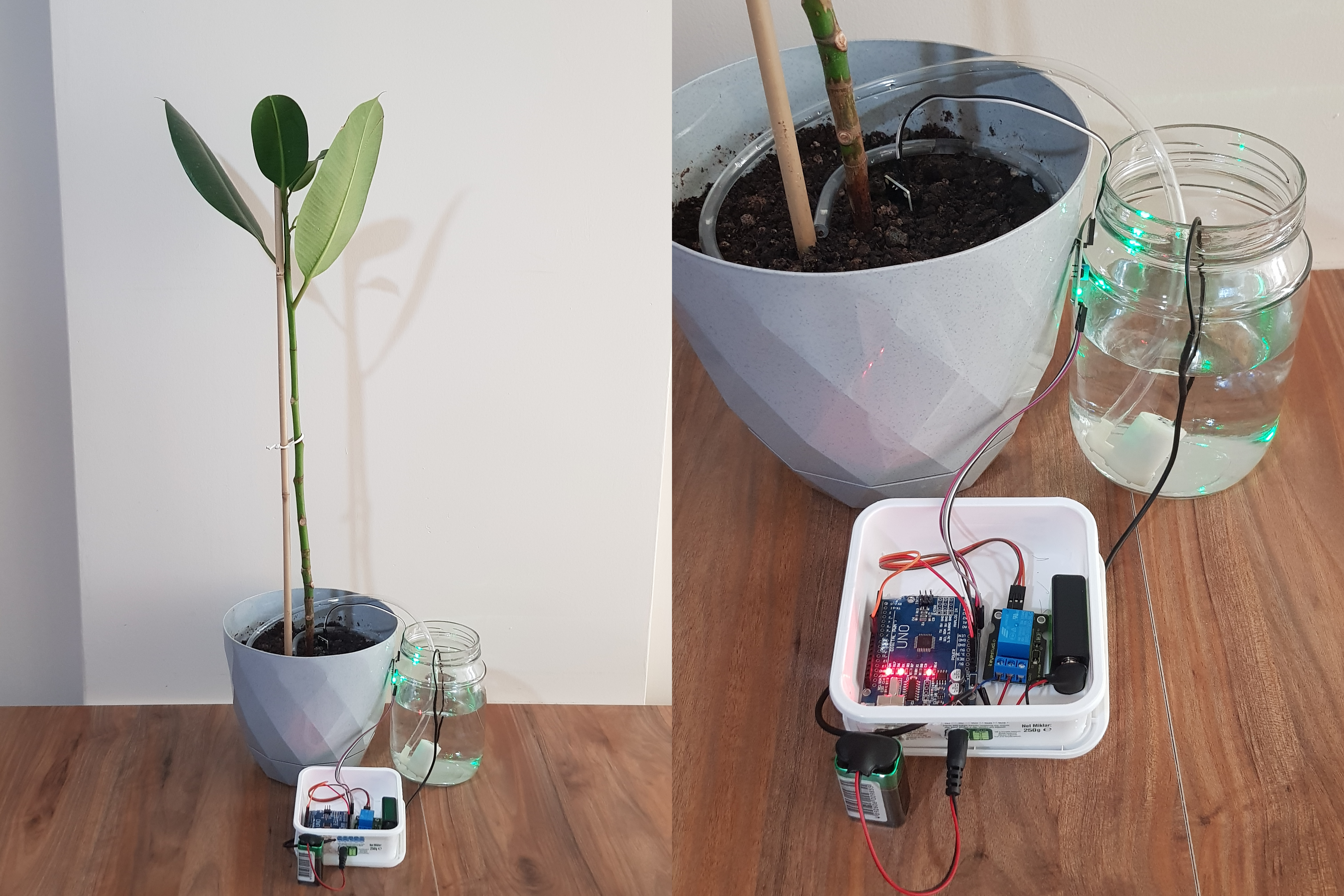

C. Örnek
