ARDUİNO İLE LED YAKIP SÖNDÜRME
| # |
GEREKLİ DEVRE ELEMANLARI |
|
|---|---|---|
| 1 | 1 Adet | Arduino UNO |
| 2 | 1 Adet | Breadboard |
| 3 | 1 Adet | LED |
| 4 | 1 Adet | 220 Ω Direnç |
| 5 | 2 Adet | Jumper Kablo |
A. DEVRE KURULUMU
Devre Şeması
Yukarıda yer alan devre şemasına göre aşağıda devre kurulum aşamaları anlatılmıştır.
B. KODLAMA
Yukarıda hazırlanan devre şemasının çalışabilmesi için aşağıdaki kod blokları oluşturulmuştur.
1 “Düzenle” menüsünden "Arduino Kipi" seçilir.
Bu işlem çalışma ortamımızı daha kullanışlı hale getirir. Sadece Arduino Kartı ile ilgili menüler aktif kalır.
2 “Kartlar” menüsünden "Arduino Uno" seçilir.
Bu işlem Mblock programının hangi kart seçildiyse o kart ile ilgili kodları görüntülemesini sağlar
3 "Bağlan" menüsünden "Seri Port" yolu izlenelerek Port(COM) seçimi yapılır. Ancak:
Bu işlem Mblock programı ile Arduino kartımız arasındaki veri akışını sağlayabilmek için gerekli bağlantıyı yapmamızı sağlar.

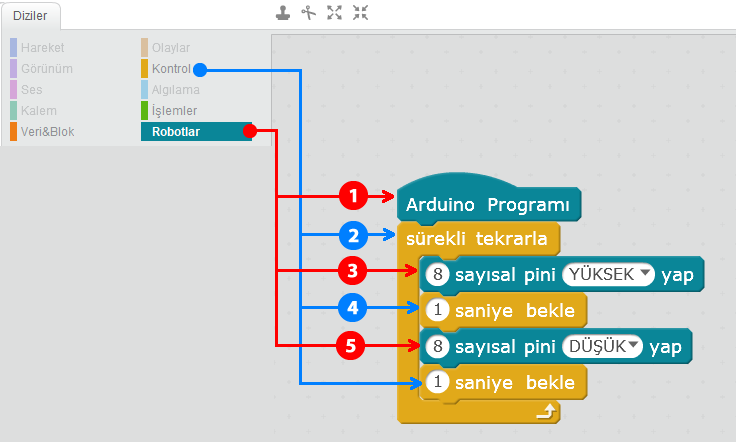

Yukarıdaki işlemleri yaptıktan sonra artık kodlama yapmaya başlayabiliriz.
Sürekli Tekrarla kod bloğu ile içerisine alacağımız kod bloklarını sonsuz döngü içerisine alarak sürekli tekrarlatıyoruz.
(8) Sayısal Pini YÜKSEK Yap kod bloğu ile LED'i bağladığımız 8. pine gerilim vererek LED'in yanmasını sağlıyoruz.
(1) Saniye Bekle kod bloğu ile önceki kod bloklarını 1 saniye boyunca çalıştıktan sonra aşağıdaki kod bloklarını uygulamasını sağlıyoruz.
(8) sayısal pini DÜŞÜK yap kod bloğu ile LED'i bağladığımız 8. pine verilen gerilimi keserek sönmesini sağlıyoruz.
(1) Saniye Bekle kod bloğu ile LED'i 1 saniye boyunca sönük kalmasını sağlıyoruz.
"Sürekli Tekrarla" kod bloğu sayesinde yukarıdaki işlemlerin sürekli gerçekleşmesini sağlıyoruz.

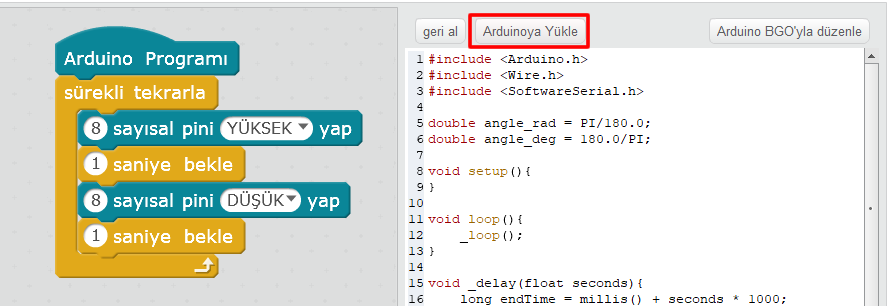

Kod blokları yerleştirildikten sonra aşağıdaki görselde de yer alan mblock programının sağında yer alan "Arduinoya Yükle" butonuna tıklanıp "Yükleme Bitti" uyarısı ekrana gelene kadar bekliyoruz.
C. SONUÇ
