KUMANDA İLE LED KONTROLÜ
A. DEVRE KURULUMU
| # | GEREKLİ ELEMANLAR | |
|---|---|---|
| 1 | 1 Adet | Arduino UNO |
| 2 | 1 Adet | Breadboard |
| 3 | 1 Adet | Kumanda |
| 4 | 1 Adet | IR alıcı modülü(18388) |
| 6 | 1 Adet | LED |
| 5 | 1 Adet | 220 Ω Direnç |
| 6 | 5 Adet | Jumper Kablo |

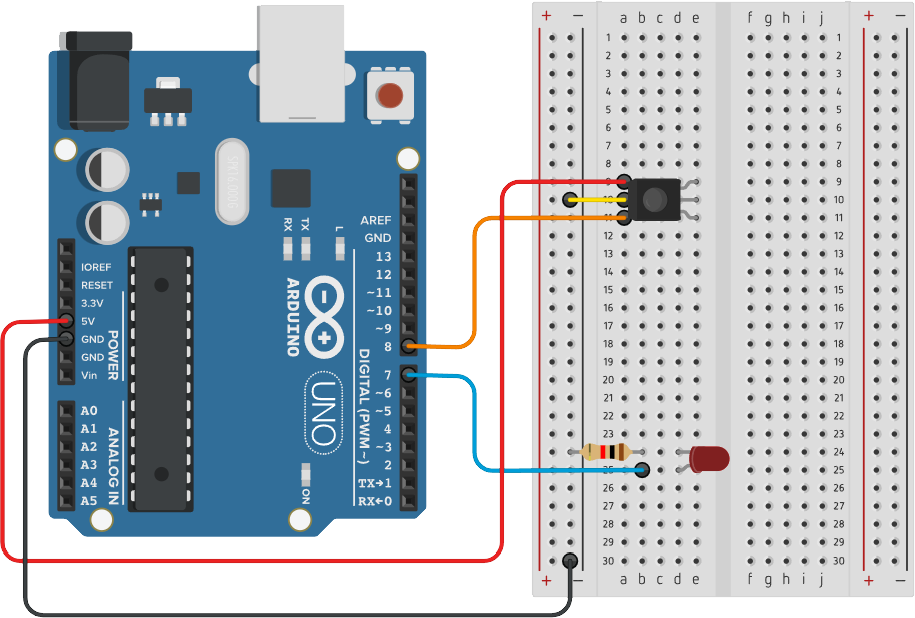

Devre Şeması
B. KODLAMA
Kodlamaya başlamadan önce bilgisayar ve arduino bağlantısını
yaptıktan sonra Mblock programında aşağıdaki şu 3 adımı uygulamalıyız:
1 “Düzenle” menüsünden "Arduino Kipi" seçilir.
Bu işlem çalışma ortamımızı daha kullanışlı hale getirir. Sadece Arduino Kartı ile ilgili menüler aktif kalır.
2 “Kartlar” menüsünden "Arduino Uno" seçilir.
Bu işlem Mblock programının hangi kart seçildiyse o kart ile ilgili kodları görüntülemesini sağlar
3 "Bağlan" menüsünden "Seri Port" yolu izlenelerek Port(COM) seçimi yapılır. Ancak:
Bu işlem Mblock programı ile Arduino kartımız arasındaki veri akışını sağlayabilmek için gerekli bağlantıyı yapmamızı sağlar.
"Seri Port" seçeneğinde 2 adet "COM" portu çıkıyorsa "COM"
ifadesiyle beraber en büyük rakama sahip olan Port(COM) seçilmelidir. Aşağıdaki görselde COM4 portu
seçilmiştir.
NOT: "COM" seçeneğini seçtikten
yukarıdaki görselde işaretlenen " Seri Port Bağlandı" yazısını görmeliyiz. Aksi takdirde
hazırladığımız kodları Arduino Kartına yükleyemeyiz .
Yukarıdaki işlemleri yaptıktan sonra artık kodlama yapmaya başlayabiliriz.

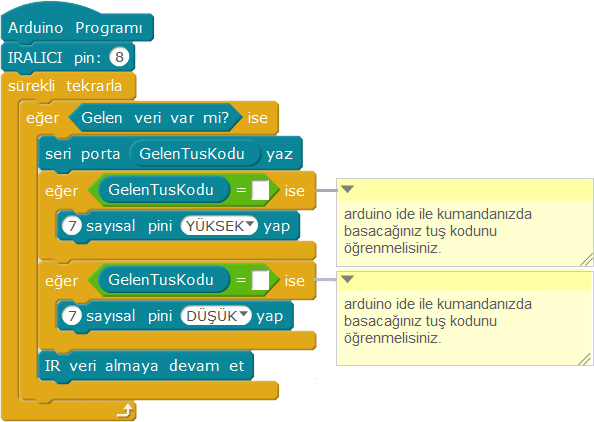

MBlock Platformunda hazırlanan kodlama
mBlock koduna ulaşmak için tıklayın.
