LDR DİRENCİ İLE KARANLIKTA YANAN LED UYGULAMASI
| # | GEREKLİ DEVRE ELEMANLARI |
|
|---|---|---|
| 1 | 1 Adet | Arduino UNO |
| 2 | 1 Adet | Breadboard |
| 3 | 1 Adet | LED |
| 4 | 1 Adet | LDR Direnç |
| 5 | 2 Adet | 220 Ω Direnç |
| 6 | 4 Adet | Jumper Kablo |
A. DEVRE KURULUMU

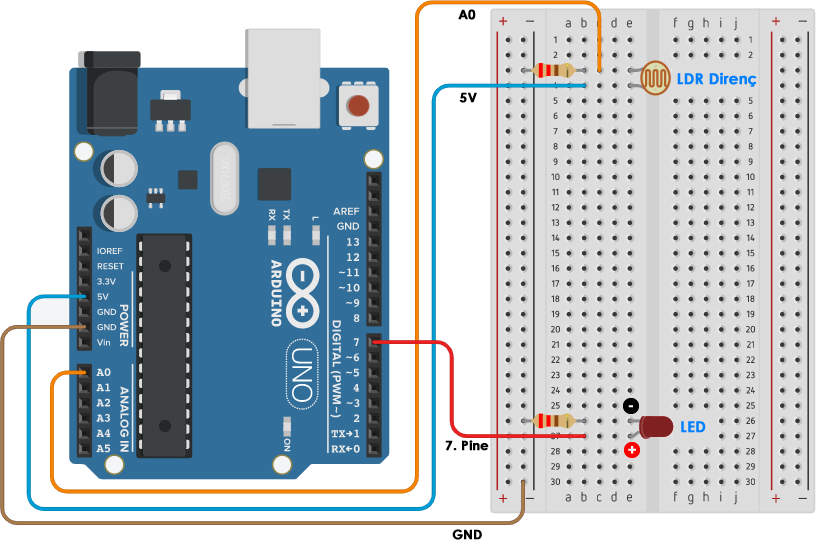

Devre Şeması
Yukarıda yer alan devre şemasına göre aşağıda devre kurulum aşamaları anlatılmıştır.
B. KODLAMA
Yukarıda hazırlanan devre şemasının çalışabilmesi için aşağıdaki kod blokları oluşturulmuştur.
1 “Düzenle” menüsünden "Arduino Kipi" seçilir.
Bu işlem çalışma ortamımızı daha kullanışlı hale getirir. Sadece Arduino Kartı ile ilgili menüler aktif kalır.
2 “Kartlar” menüsünden "Arduino Uno" seçilir.
Bu işlem Mblock programının hangi kart seçildiyse o kart ile ilgili kodları görüntülemesini sağlar
3 "Bağlan" menüsünden "Seri Port" yolu izlenelerek Port(COM) seçimi yapılır. Ancak:
"Seri Port" seçeneğinde 2 adet "COM" portu çıkıyorsa "COM" ifadesiyle beraber en büyük rakama sahip olan Port(COM) seçilmelidir. Aşağıdaki görselde COM4 portu seçilmiştir.
Bu işlem Mblock programı ile Arduino kartımız arasındaki veri akışını sağlayabilmek için gerekli bağlantıyı yapmamızı sağlar.
Yukarıdaki işlemleri yaptıktan sonra artık kodlama yapmaya başlayabiliriz.

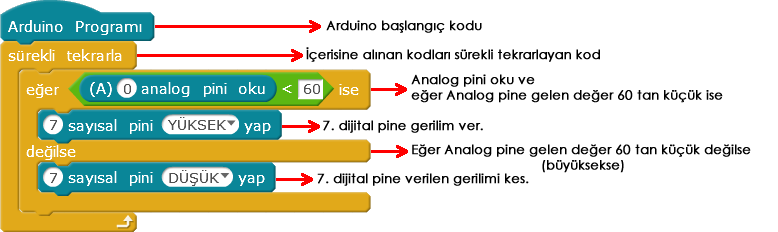

4 MBlock platformunda hazırlanan kodlama
Aşağıda, devre tahtasına bağladığımız LED ve LDR direnci bağlayarak karanlıkta yanıp, aydınlıkta sönen kod yapısı oluşturulmuştur.
Eğer komutuna yazılacak sayı arttırılırsa, direnç seviyesi artacağından LEDin yanması için daha fazla karanlığa ihtiyaç duyulacaktır. Daha karanlıkta yanmasını istiyorsak (60) değerini yükseltmemiz gerekir.

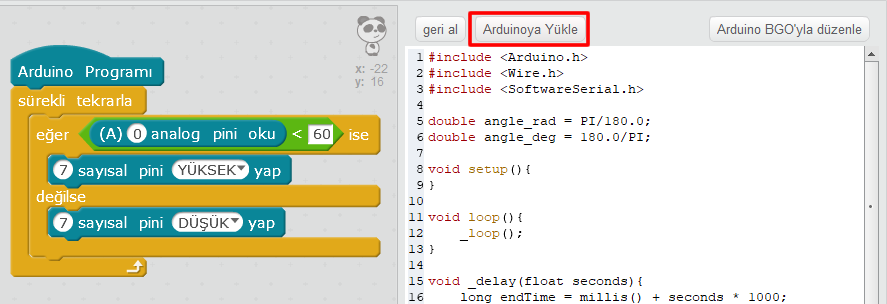

Kod blokları yerleştirildikten sonra mblock programının sağında yer alan "Arduinoya Yükle" butonuna tıklayıp "Yükleme Bitti" uyarısı ekrana gelene kadar bekliyoruz.
