GEREKLİ ELEMANLAR |
|
---|---|---|
1 | 1 Adet | Arduino UNO |
2 | 1 Adet | Breadboard |
3 | 1 Adet | BUZZER |
4 | 1 Adet | (PIR) HAREKET SENSÖRÜ |
5 | 2 Adet | LED |
6 | 2 Adet | Direnç |
7 | 9 Adet | Jumper Kablo |

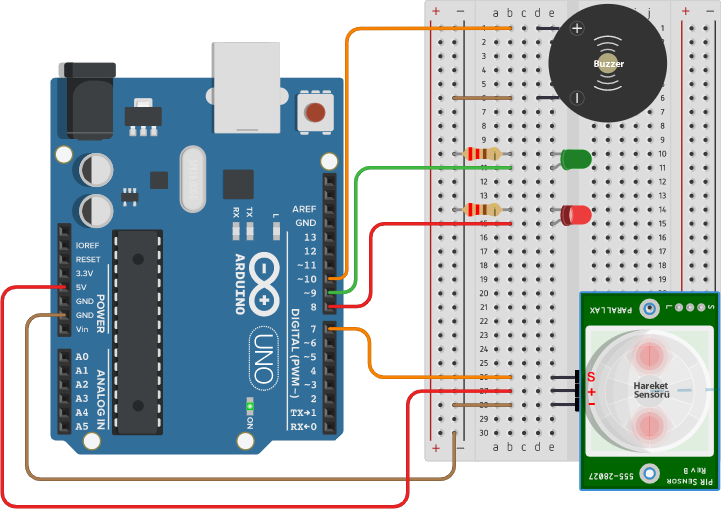

Devre Şeması
Yukarıda hazırlanan devre şemasına göre aşağıda devre kurulum aşamaları anlatılmıştır.
1. AŞAMA : Arduino UNO'nun 5V Güç Çıkışı'ndan Breadboard'un (+) hattına jumper kablo aracılığıyla gerilim sağlanır.
2. AŞAMA : Arduino UNO'nun GND Toprak Çıkışı'ndan Breadboard'un (-) hattına jumper kablo aracılığıyla bağlantı sağlanır.
3. AŞAMA : Breadboard'un paralel hatlarına yeşil ve kırmızı ledler yukarıdaki görseldeki gibi yerleştirilir.
4. AŞAMA : Breadboard'un paralel hatlarına bağlanan yeşil ve kırmızı ledlerin katot(-) bacakları ile breadboard'un (-) hattı arasına direnç ile bağlantısı yapılır.
5. AŞAMA : Buzzer'ın iki bacağı Breadboard'un paralel hatlarına bağlanır. Buzzer'ın (-) bacağı breadboard'un (-) hattına, Buzzer'ın (+) bacağı ise Arduino'nun 10 nolu pinine bağlanır.

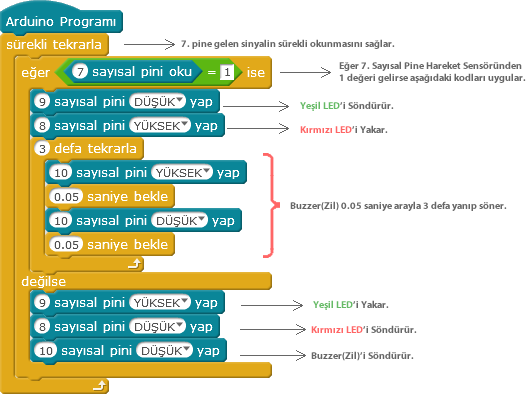

6. AŞAMA : Hareket Sensörü'nün 3 bacağı, Breadboard'un paralel hatlarına bağlanır. Hareket Sensörü'nün arka kısmında yazan (+) işareti altındaki bacak Breadboard'un (+) hattına; (-) işareti altındaki bacak breadboard'un (-) hattına; S işareti altındaki bacak ise Arduino'nun A0 pinine bağlanır.
