Dot Matrix ile Sembol Yapımı

DOT MATRİX İLE SEMBOL YAPIMI

Dot Matrix Hücre Adresleri

8×8 dot matrix display, yatayda ve dikeyde 8 sıra olmak üzere toplam 64 ledin bir matris şeklinde dizilerek meydana gelmesiyle oluşan devre elemanıdır. Her bir ledin matriste bir adresi bulunur. Belirli adresler mblockta yakılarak sembol oluşturulabilir.

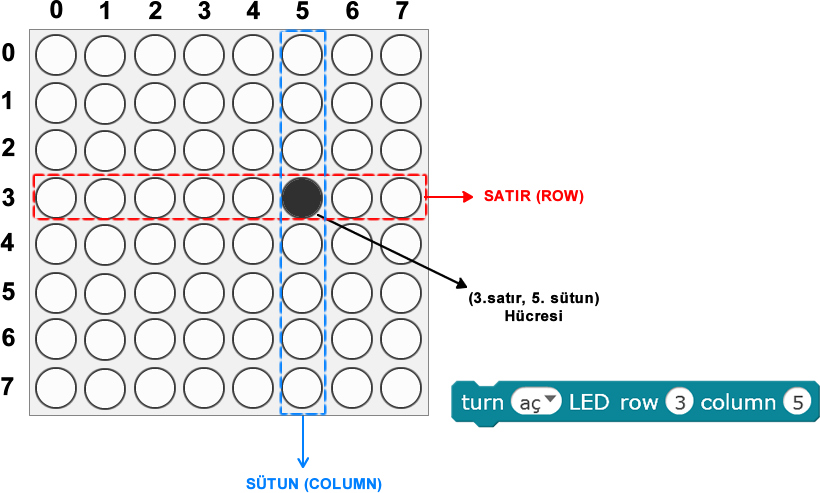

Hücre Adresini Bulma

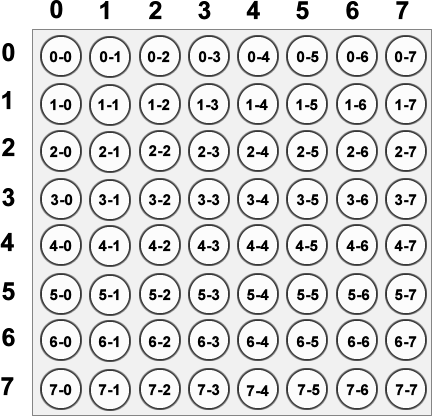

Hücre Adreslerinin Tamamı

A. DEVRE KURULUMU

#	GEREKLİ ELEMANLAR
1	1 Adet	Arduino UNO

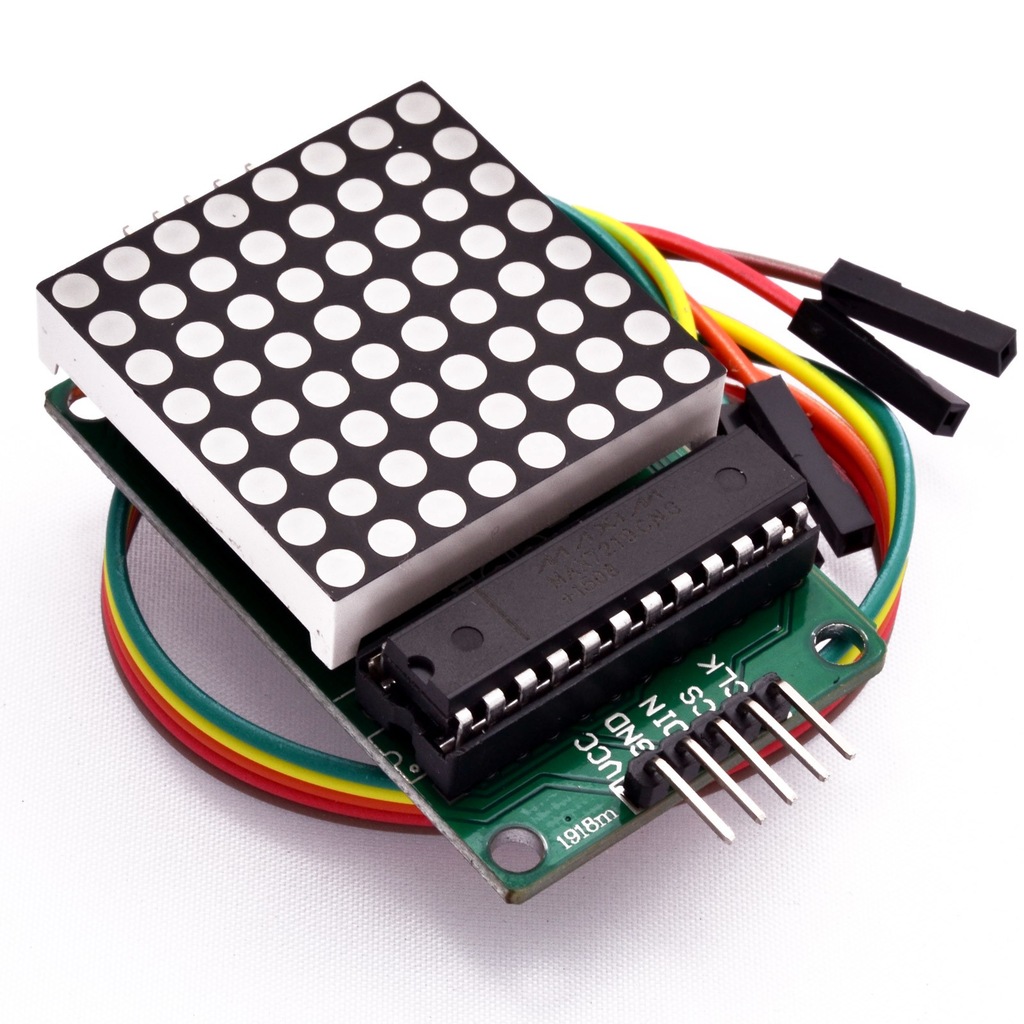

3	1 Adet	Dot Matrix 8x8 Modül
6	5 Adet	Jumper Kablo

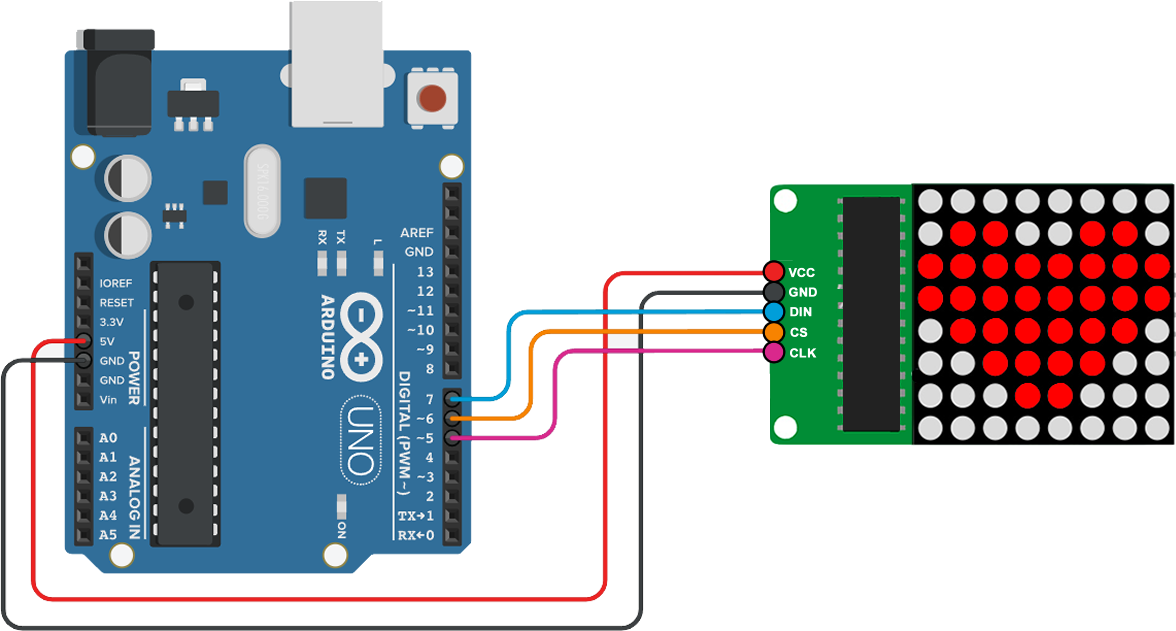

Devre Şeması

B. KODLAMA

Kodlamaya başlamadan önce bilgisayar ve arduino bağlantısını yaptıktan sonra Mblock programında aşağıdaki şu 3 adımı uygulamalıyız:

1 “Düzenle” menüsünden "Arduino Kipi" seçilir.

Bu işlem çalışma ortamımızı daha kullanışlı hale getirir. Sadece Arduino Kartı ile ilgili menüler aktif kalır.

2 “Kartlar” menüsünden "Arduino Uno" seçilir.

Bu işlem Mblock programının hangi kart seçildiyse o kart ile ilgili kodları görüntülemesini sağlar

3 "Bağlan" menüsünden "Seri Port" yolu izlenelerek Port(COM) seçimi yapılır. Ancak:

Bu işlem Mblock programı ile Arduino kartımız arasındaki veri akışını sağlayabilmek için gerekli bağlantıyı yapmamızı sağlar.

"Seri Port" seçeneğinde 2 adet "COM" portu çıkıyorsa "COM" ifadesiyle beraber en büyük rakama sahip olan Port(COM) seçilmelidir. Aşağıdaki görselde COM4 portu seçilmiştir.

NOT: "COM" seçeneğini seçtikten yukarıdaki görselde işaretlenen " Seri Port Bağlandı" yazısını görmeliyiz. Aksi takdirde hazırladığımız kodları Arduino Kartına yükleyemeyiz .

Yukarıdaki işlemleri yaptıktan sonra artık kodlama yapmaya başlayabiliriz.

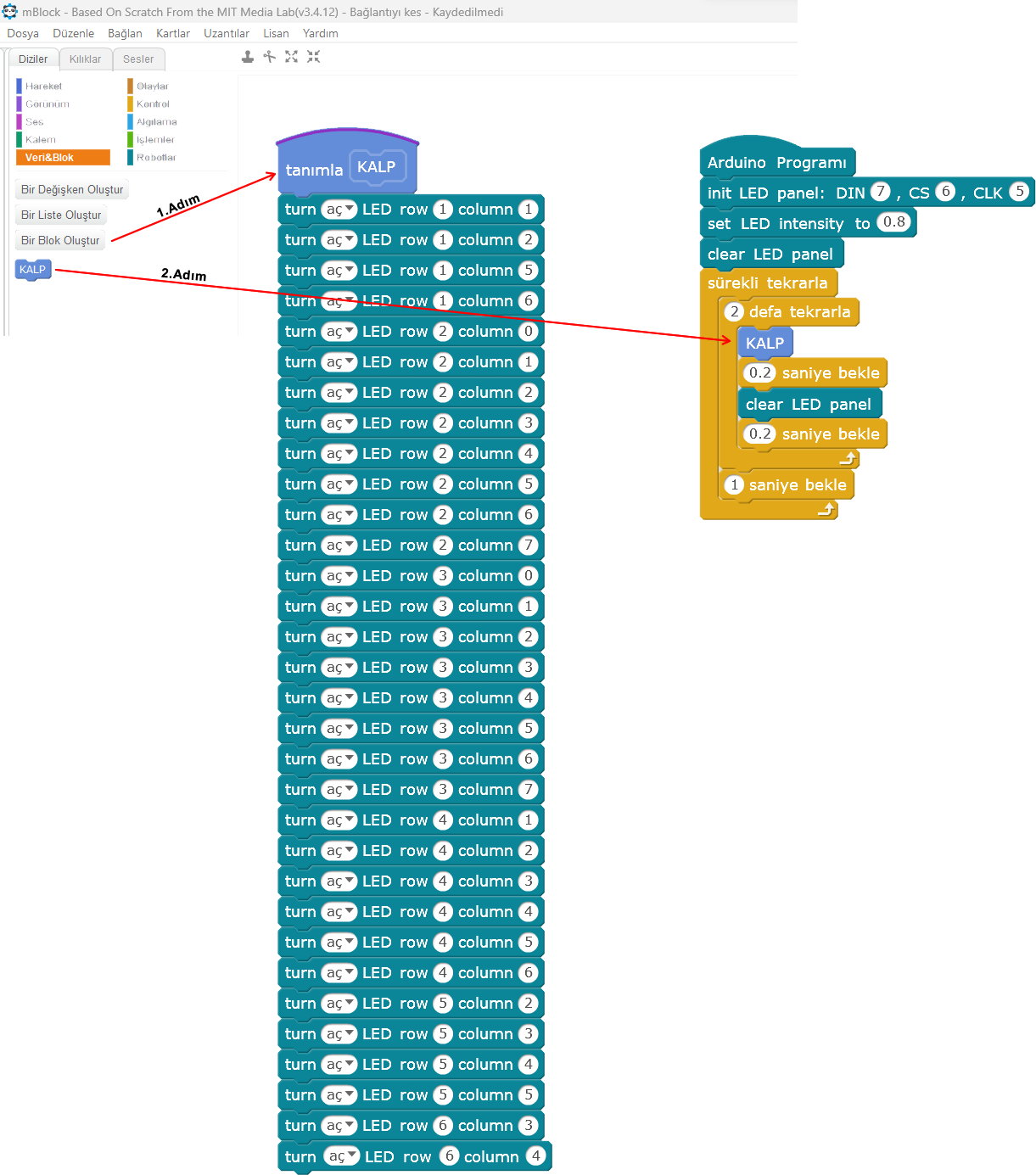

MBlock Platformunda hazırlanan kodlama

HARFLERE AİT HÜCRE ADRESLERİ

mBlock koduna ulaşmak için tıklayın.
