Arduino UNO'yu Tanıyalım
1. Özellikleri
• Mikrodenetleyici: ATmega328
• Çalışma Gerilimi: 5V
• Giriş Gerilimi (önerilen): 7-12V
• Giriş Gerilimi (limit): 6-20V
• Dijital G/Ç Pinleri: 14 (6 tanesi PWM çıkışı)
• Analog Giriş Pinleri: 6
• Her G/Ç için Akım: 40 mA
• 3.3V Çıkış için Akım: 50 mA
• Flash Hafıza: 32 KB (ATmega328)
• SRAM: 2 KB (ATmega328)
• EEPROM: 1 KB (ATmega328)

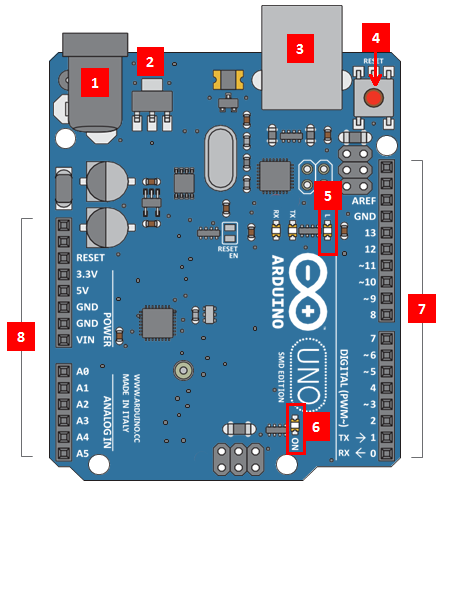

2. Bölümleri ve Görevleri
1 GÜÇ GİRİŞİ : 9V veya 12V güç bağlanabilen arduino kartının çalışabilmesi
için ihtiyaç duyduğu besleme girişidir.
2 VOLTAJ REGÜLATÖRÜ : 5V tan fazla bağlanan güç kaynağının voltajını düşürerek
arduino kartını koruma altına alır.
3 USB PORTU : Arduino'ya program yüklemek ve bilgisayar ile haberleşmesi için
kullanılan bağlantı konnektörüdür.
4 RESET BUTONU : Arduino'yu yeniden başlatır.
5 13. LED : 13 Nolu dijital pine bağlı olan LED'dir. Programları test etmek
için kullanılabilir.
6 GÜÇ LEDİ : Kartımızın güç gösterge LED'idir. Devrelerinizi kurarken kısa
devre yapıp yapmadığınız bu LED'e bakarak anlayabilirsiniz.
7 DİJİTAL GİRİŞ-ÇIKIŞ PİNLERİ : Dijital giriş-çıkış için kullanılan pinler
burada bulunuyor. Yanında ~ işareti bulunan pinler aynı zamanda analog çıkış(PWM)
almak içinde kullanılıyor.
8 ANALOG GİRİŞ PİNLERİ VE GÜÇ BAĞLANTILARI : Analog giriş ve gerilim
bağlantıları bu bölümde bulunur.
