7 SEGMENT DİSPLAY/ RAKAM GÖRÜNTÜLEYİCİ
A. DEVRE KURULUMU
#
GEREKLİ ELEMANLAR
1 1 Adet Arduino UNO
2 1 Adet Breadboard
3 1 Adet 7 SEGMENT DİSPLAY
4 2 Adet 220 Ω Direnç
5 10 Adet Jumper Kablo
7 segment display rakam görüntüleyici

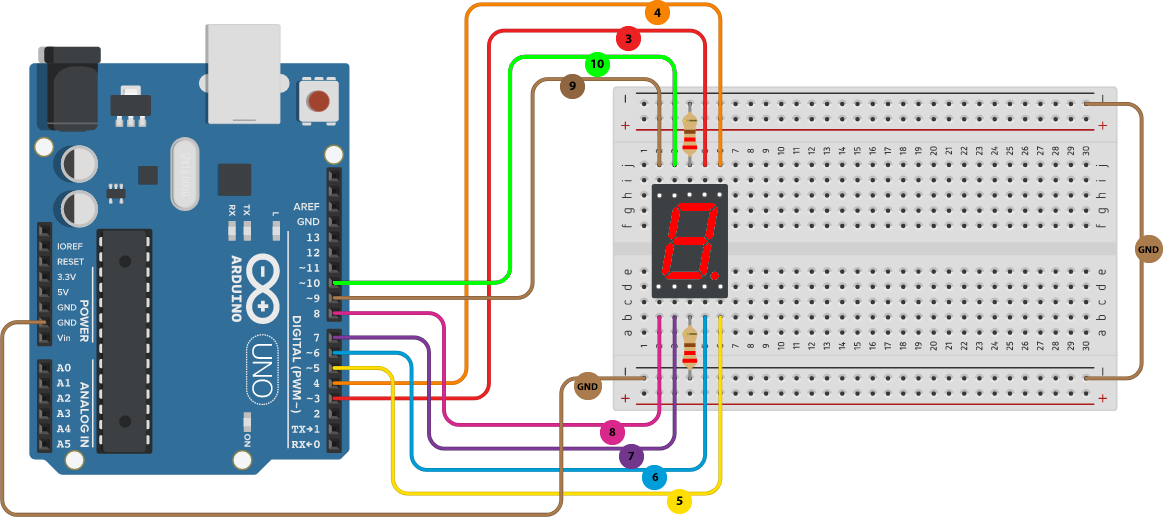

Devre Şeması

B. KODLAMA

1 Düzenle” menüsünden "Arduino Kipi" seçilir.

Bu işlem çalışma ortamımızı daha kullanışlı hale getirir. Sadece Arduino Kartı ile ilgili menüler aktif kalır.

2 Kartlar” menüsünden "Arduino Uno" seçilir.

Bu işlem Mblock programının hangi kart seçildiyse o kart ile ilgili kodları görüntülemesini sağlar

3 "Bağlan" menüsünden "Seri Port" yolu izlenelerek Port(COM) seçimi yapılır. Ancak:

Bu işlem Mblock programı ile Arduino kartımız arasındaki veri akışını sağlayabilmek için gerekli bağlantıyı yapmamızı sağlar.

Yukarıdaki işlemleri yaptıktan sonra artık kodlama yapmaya başlayabiliriz.

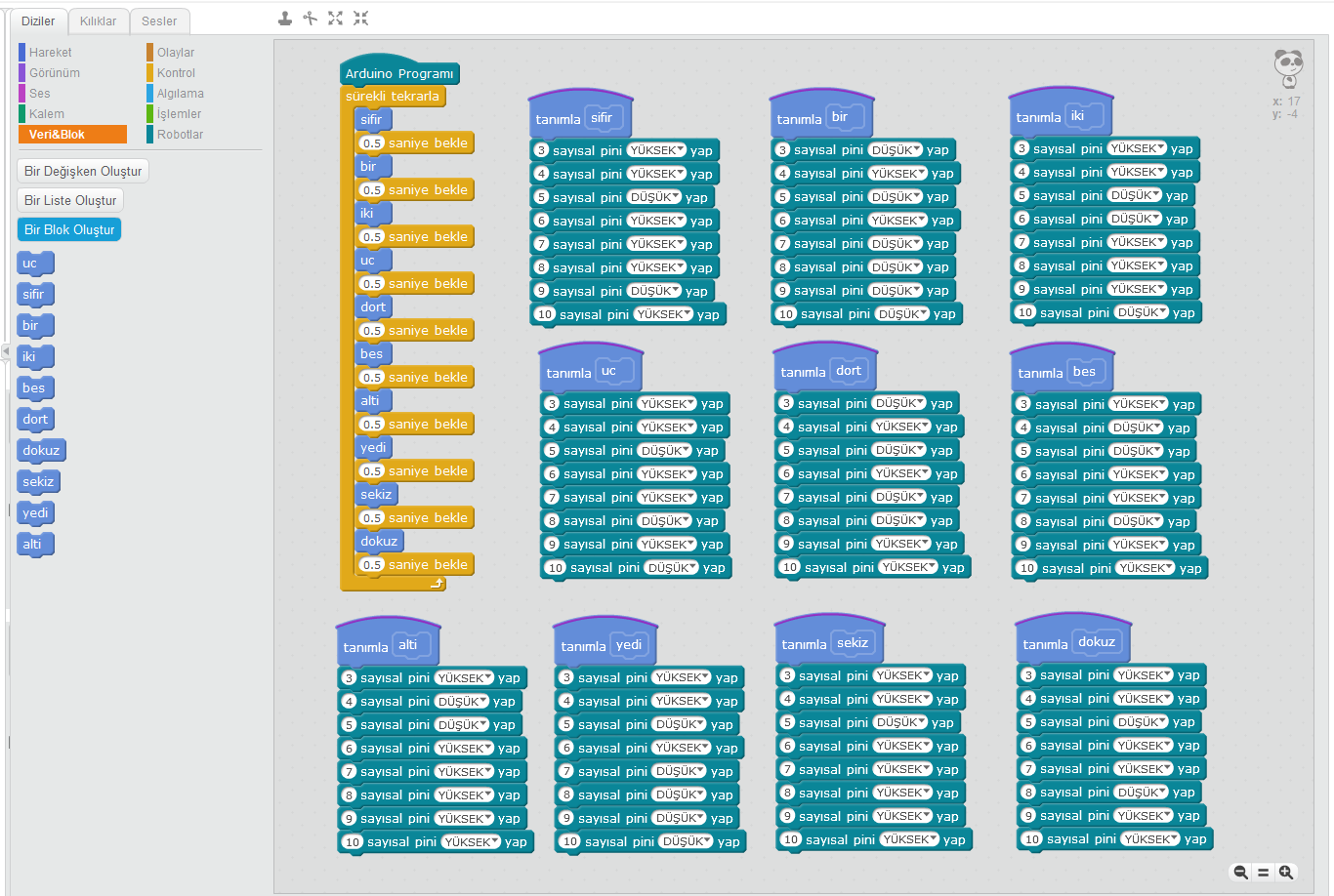

MBlock Platformunda hazırlanan kodlama

0 rakamını yakmak için gerilim (YÜKSEK) verilmesi gereken pinler:

0 rakamını yaktıran MBlock kod yapısı

1 rakamını yakmak için gerilim (YÜKSEK) verilmesi gereken pinler:

1 rakamını yaktıran MBlock kod yapısı

2 rakamını yakmak için gerilim (YÜKSEK) verilmesi gereken pinler:

2 rakamını yaktıran MBlock kod yapısı

3 rakamını yakmak için gerilim/yüksek verilmesi gereken pinler:

3 rakamını yaktıran MBlock kod yapısı

4 rakamını yakmak için gerilim (YÜKSEK) verilmesi gereken pinler:

4 rakamını yaktıran MBlock kod yapısı

5 rakamını yakmak için gerilim (YÜKSEK) verilmesi gereken pinler:

5 rakamını yaktıran MBlock kod yapısı

6 rakamını yakmak için gerilim (YÜKSEK) verilmesi gereken pinler:

6 rakamını yaktıran MBlock kod yapısı

7 rakamını yakmak için gerilim (YÜKSEK) verilmesi gereken pinler:

7 rakamını yakmak için gerilim (YÜKSEK) verilmesi gereken pinler:

8 rakamını yakmak için gerilim (YÜKSEK) verilmesi gereken pinler:

8 rakamını yaktıran MBlock kod yapısı

9 rakamını yakmak için gerilim (YÜKSEK) verilmesi gereken pinler:

9 rakamını yaktıran MBlock kod yapısı

UYGULAMA

Aşağıda sırayla; 0'dan 9'a kadar 0.5 saniye arayla rakamların görüntülenmesini sağlayan MBlock kod yapısı gösterilmiştir.

SONUÇ
