KUMANDA İLE 7 SEGMENT RAKAM GÖRÜNTÜLEYİCİYE RAKAM YAZDIRMAK
A. DEVRE KURULUMU
| # | GEREKLİ ELEMANLAR | |
|---|---|---|
| 1 | 1 Adet | Arduino UNO |
| 2 | 1 Adet | Breadboard |
| 3 | 1 Adet | 7 Segment Display(ortak katot) |
| 4 | 1 Adet | IR alıcı modülü(18388) |
| 5 | 2 Adet | 220 Ω Direnç |
| 6 | 13 Adet | Jumper Kablo |

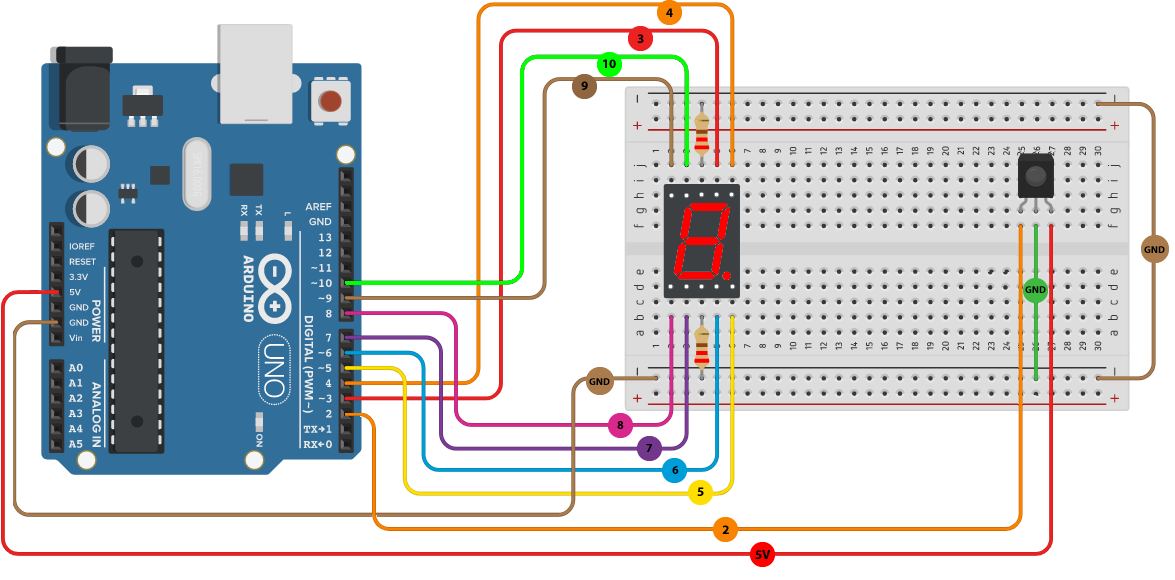

Devre Şeması
B. KODLAMA
1 “Düzenle” menüsünden "Arduino Kipi" seçilir.
Bu işlem çalışma ortamımızı daha kullanışlı hale getirir. Sadece Arduino Kartı ile ilgili menüler aktif kalır.
2 “Kartlar” menüsünden "Arduino Uno" seçilir.
Bu işlem Mblock programının hangi kart seçildiyse o kart ile ilgili kodları görüntülemesini sağlar
3 "Bağlan" menüsünden "Seri Port" yolu izlenelerek Port(COM) seçimi yapılır. Ancak:
Bu işlem Mblock programı ile Arduino kartımız arasındaki veri akışını sağlayabilmek için gerekli bağlantıyı yapmamızı sağlar.
Yukarıdaki işlemleri yaptıktan sonra artık kodlama yapmaya başlayabiliriz.

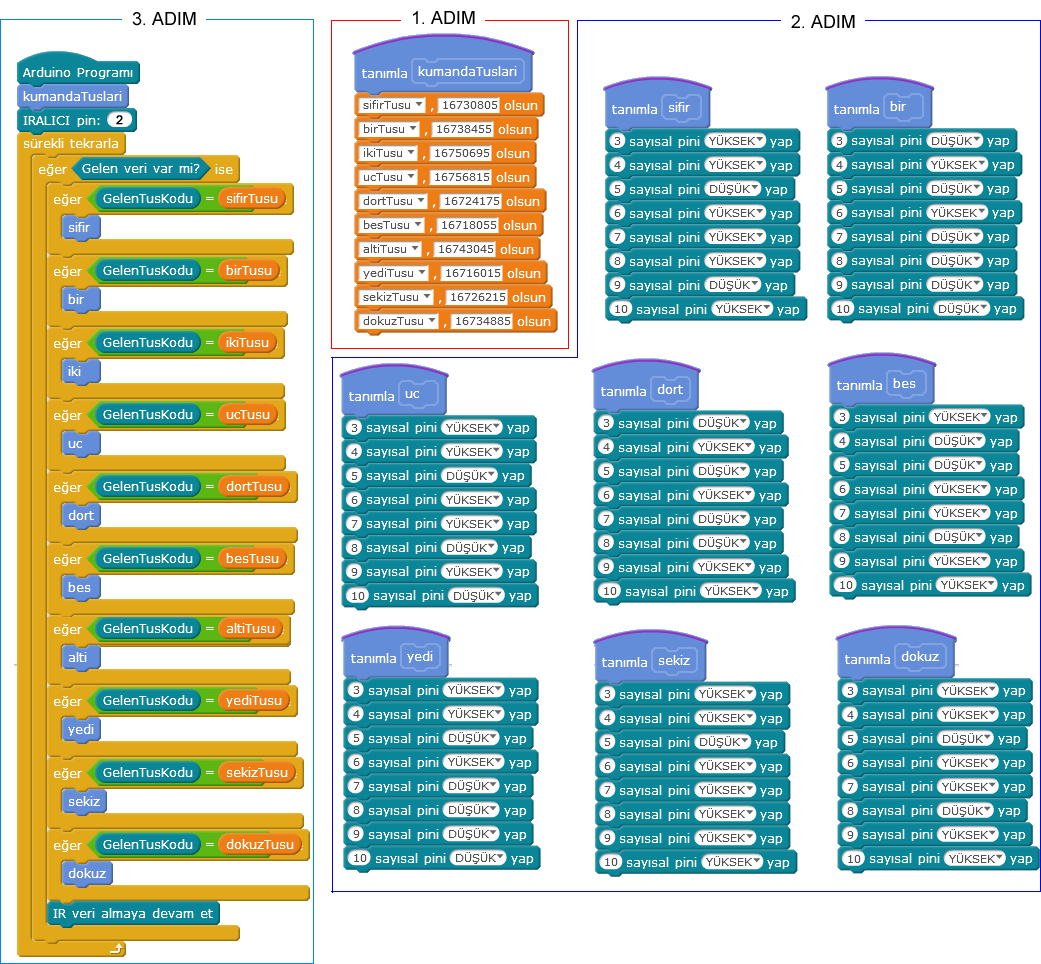

MBlock Platformunda hazırlanan kodlama
Başlamadan Önce : Öncelikle Aşağıdaki videoda belirtildiği gibi uzantımızı ekliyoruz.

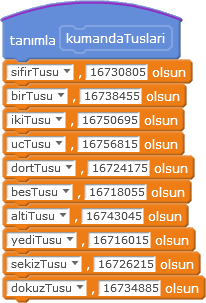

1.ADIM: Veri&Blok menüsünden Bir Blok Oluştur butonu seçilerek kumandaTuslari bloğu oluşturulur. Yine aynı menüden Bir Değişken Oluştur butonu seçilerek aşağıdaki değişkenler oluşturularak blok altına yerleştirilir.
NOT: Resimdeki değişkenlere verilen değerler değişkenlik göstermektedir. Elinizdeki kumandanın tuş değerlerini öğrenmek için

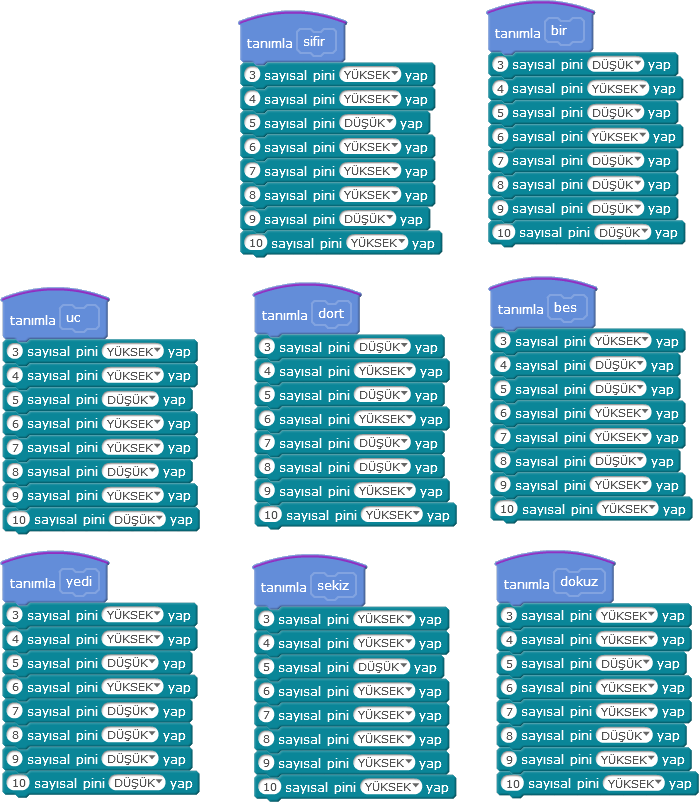

2.ADIM: Veri&Blok menüsünden Bir Blok Oluştur butonu seçilerek görseldeki bloklar oluşturulur. Tanımlanan her bir bloğun örneğin; sifir bloğunu yani sıfır rakamanın oluşturacak kodlar yerleştirilir.
3.ADIM: Bloklar ve değişkenler oluşturulduktan sonra aşağıdaki gibi kodlanır.
