2 Buton ile 2 Farklı Led Yakma Uygulaması
A. DEVRE KURULUMU

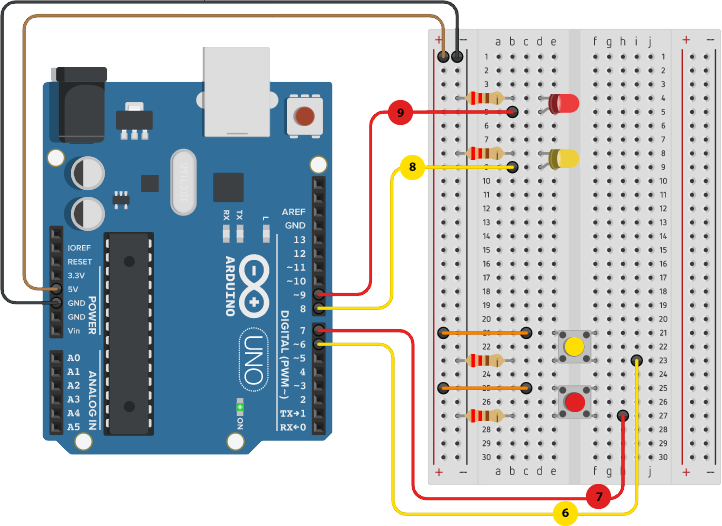

Devre Şeması
B. KODLAMA
Kodlamaya başlamadan önce bilgisayar ve arduino bağlantısını
yaptıktan sonra Mblock programında aşağıdaki şu 3 adımı uygulamalıyız:
1 “Düzenle” menüsünden "Arduino Kipi" seçilir.
Bu işlem çalışma ortamımızı daha kullanışlı hale getirir. Sadece Arduino Kartı ile ilgili menüler aktif kalır.
2 “Kartlar” menüsünden "Arduino Uno" seçilir.
Bu işlem Mblock programının hangi kart seçildiyse o kart ile ilgili kodları görüntülemesini sağlar
3 "Bağlan" menüsünden "Seri Port" yolu izlenelerek Port(COM) seçimi yapılır. Ancak:
Bu işlem Mblock programı ile Arduino kartımız arasındaki veri akışını sağlayabilmek için gerekli bağlantıyı yapmamızı sağlar.
"Seri Port" seçeneğinde 2 adet "COM" portu çıkıyorsa "COM"
ifadesiyle beraber en büyük rakama sahip olan Port(COM) seçilmelidir. Aşağıdaki görselde COM4 portu
seçilmiştir.
NOT: "COM" seçeneğini seçtikten
yukarıdaki görselde işaretlenen " Seri Port Bağlandı" yazısını görmeliyiz. Aksi takdirde
hazırladığımız kodları Arduino Kartına yükleyemeyiz .
Yukarıdaki işlemleri yaptıktan sonra artık kodlama yapmaya başlayabiliriz.

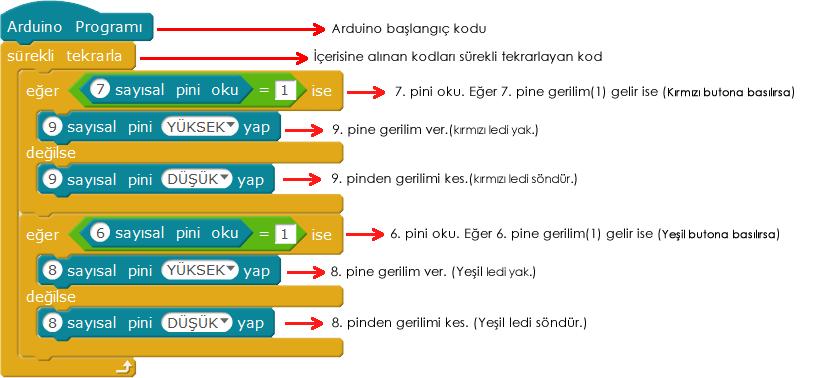

MBlock Platformunda hazırlanan kodlama
Yukarıda verilen devre şemasına göre aşağıda mblock kodları hazırlanmıştır.
